Схема укладки обмотки электродвигателя с количеством пазов 54, 2p=20 300 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 54 |
| Частота вращения | об/мин. | 300 |
| Число полюсов | 2p | 20 |
| Число пазов на полюс и фазу | q | 0,9 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-2-2-2-1; | |
| Начало фаз по пазам | C1;C2;C3 | 1;3;5 несимметричная обмотка |

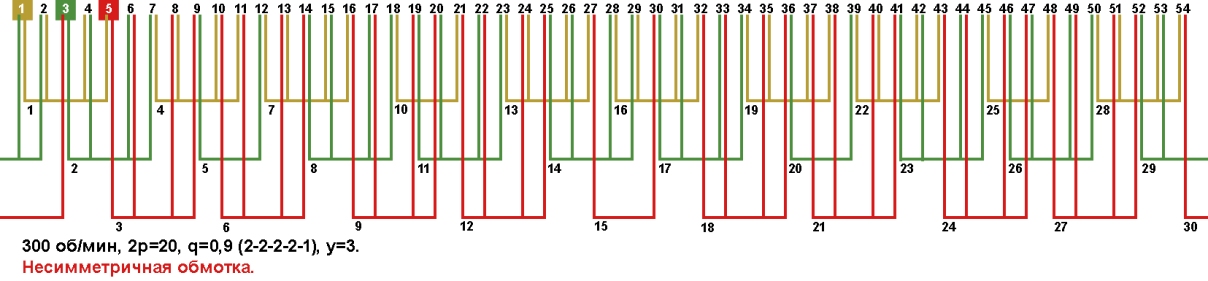

Схема укладки двухслойной обмотки у=3, возможное количество параллельных ветвей а=1, a=2.
