Схема укладки обмотки однофазного электродвигателя с количеством пазов 54, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 54 |
| Частота вращения | об/мин. | 3000 |
| Число полюсов | 2p | 2 |
| Число пазов на полюс и фазу | q | 13,5 |

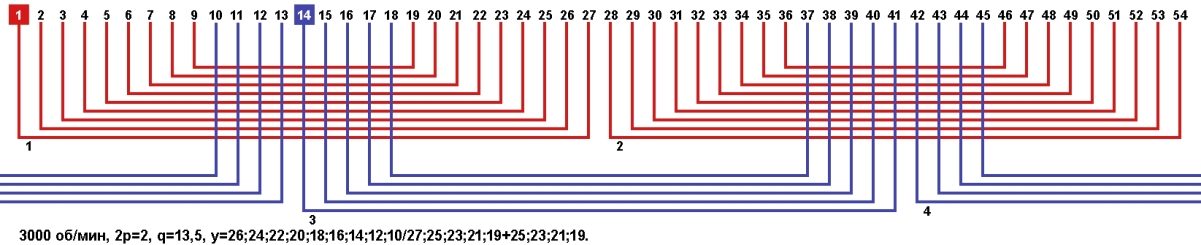

Схема укладки однофазной обмотки. Шаг рабочей обмотки у=26;24;22;20;18;16;14;12;10, пусковой обмотки у=27;25;23;21;19+25;23;21;19. Возможное количество параллельных ветвей рабочей обмотки а=1, а=2, пусковой обмотки а=1.

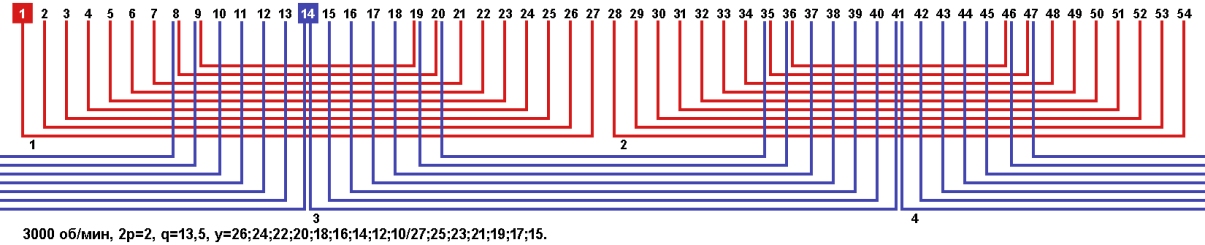

Схема укладки однофазной обмотки. Шаг рабочей обмотки у=26;24;22;20;18;16;14;12;10, пусковой обмотки у=27;25;23;21;19;17;15. Возможное количество параллельных ветвей а=1, а=2.
