Схема укладки обмотки однофазного электродвигателя с количеством пазов 54, 2p=18 333 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 54 |
| Частота вращения | об/мин. | 333 |
| Число полюсов | 2p | 18 |
| Число пазов на полюс и фазу | q | 1,5 |
Схема укладки однофазной обмотки. Шаг: рабочей обмотки у=2, пусковой обмотки у=3. Возможное количество параллельных ветвей а=1, а=2, а=3, а=6, а=9, а=18.

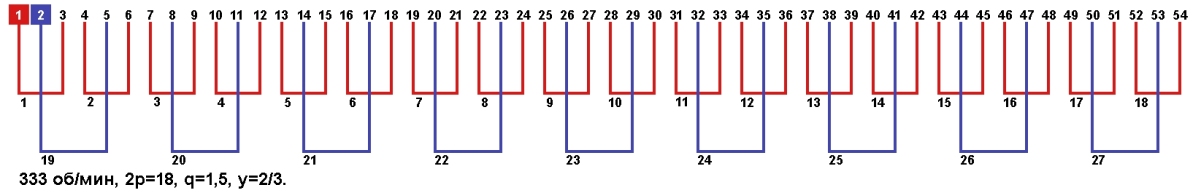

Схема укладки однофазной обмотки. Шаг: рабочей обмотки у=2, пусковой обмотки у=3. Возможное количество параллельных ветвей: рабочей обмотки а=1, а=2, а=3, а=6, а=9, а=18, пусковой обмотки а=1, а=3, а=9.

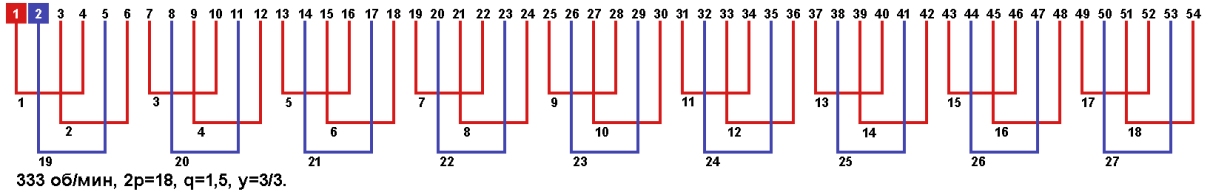

Схема укладки однофазной обмотки. Шаг: рабочей обмотки у=3, пусковой обмотки у=3. Возможное количество параллельных ветвей: рабочей обмотки а=1, а=2, а=3, а=6, а=9, а=18, пусковой обмотки а=1, а=3, а=9.
