Схема укладки обмотки электродвигателя с количеством пазов 54, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 54 |
| Частота вращения | об/мин. | 375 |
| Число полюсов | 2p | 16 |
| Число пазов на полюс и фазу | q | 1,125 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-1-1-1-1-1-2; | |
| Начало фаз по пазам однослойной обмотки | C1;C2;C3 | 1;37;19 |
| Начало фаз по пазам двухслойной обмотки | C1;C2;C3 | 1;10;19 |

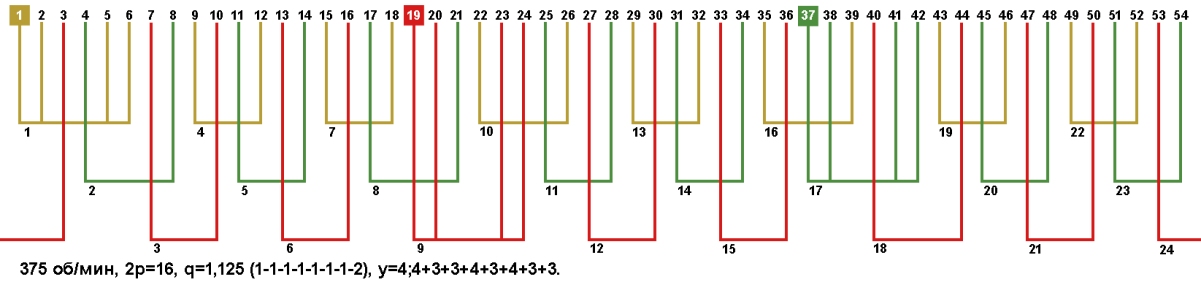

Схема укладки однослойной обмотки у=4;4+3+3+4+3+4+3+3, возможное количество параллельных ветвей а=1.

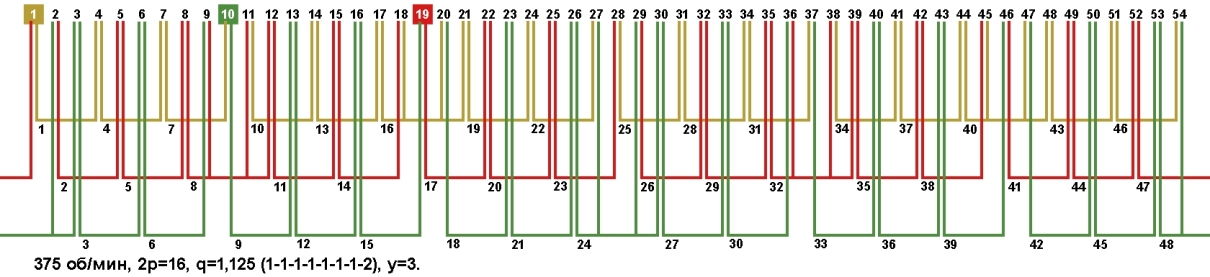

Схема укладки двухслойной обмотки у=3, возможное количество параллельных ветвей а=1, a=2.
