Схема укладки обмотки электродвигателя с количеством пазов 60, 2p=32 187,5 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 60 |
| Частота вращения | об/мин. | 187,5 |
| Число полюсов | 2p | 32 |
| Число пазов на полюс и фазу | q | 0,625 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;2;3 |

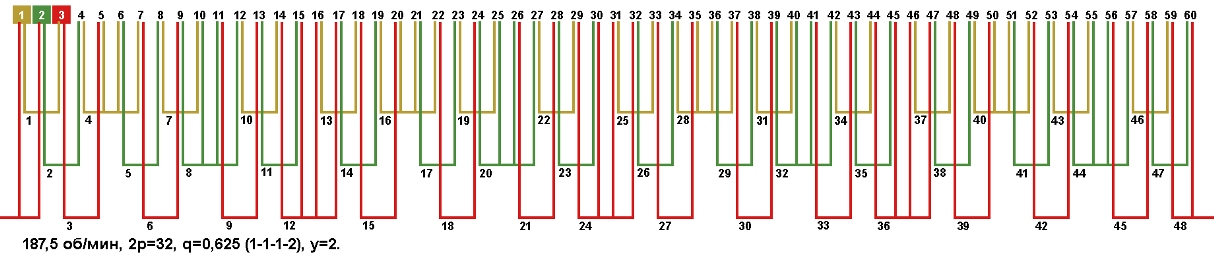

Схема укладки двухслойной обмотки у=2, возможное количество параллельных ветвей а=1, а=2, а=4.

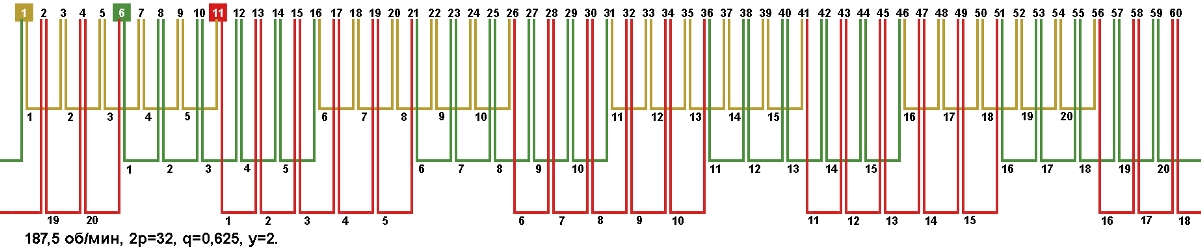

Схема укладки двухслойной обмотки с шагом у=2.

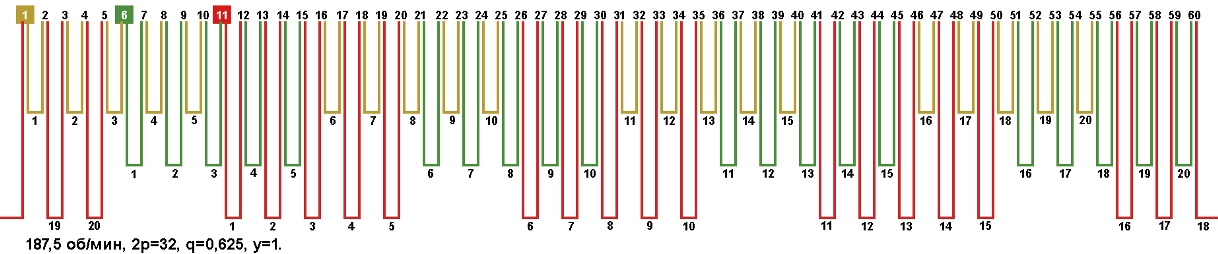

Схема укладки двухслойной обмотки с шагом у=1.

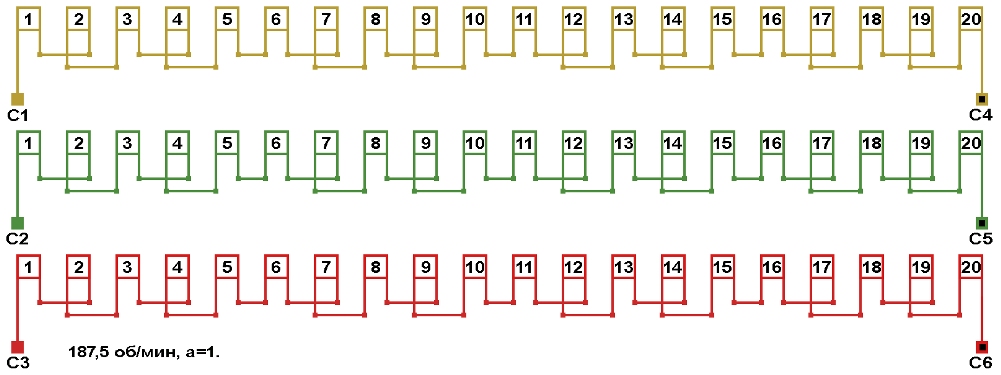

Количество параллельных ветвей а=1.
