Схемы укладки обмоток электродвигателей с количеством пазов 60, 2p=12 500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 60 |
| Частота вращения | об/мин. | 500 |
| Число полюсов | 2p | 12 |
| Число пазов на полюс и фазу | q | 1,666666666666667 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;5;8 несимметричная обмотка |

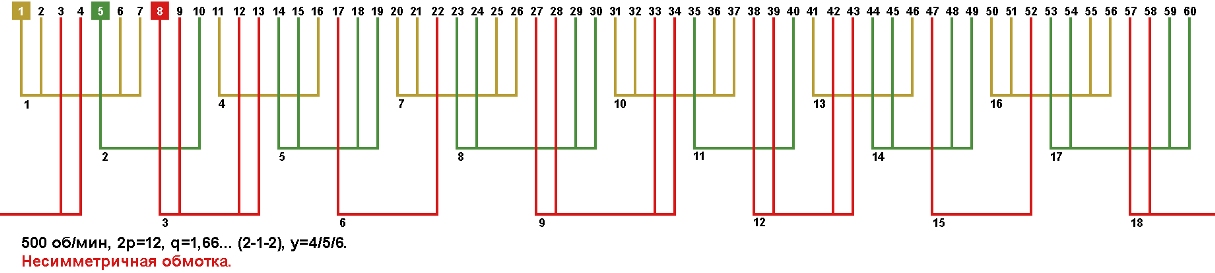

Схема укладки однослойной обмотки у=4/5/6, возможное количество параллельных ветвей а=1, a=2.

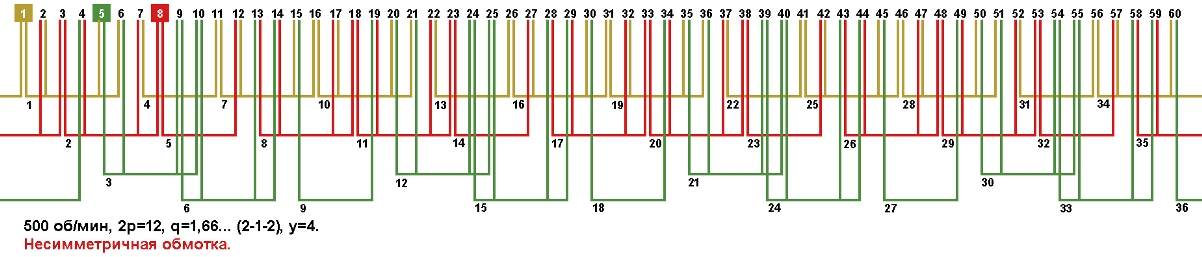

Схема укладки двухслойной обмотки у=4, возможное количество параллельных ветвей а=1, а=4.
