Схема укладки обмотки электродвигателя с количеством пазов 63, 2p=28 214 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 63 |
| Частота вращения | об/мин. | 214 |
| Число полюсов | 2p | 28 |
| Число пазов на полюс и фазу | q | 0,75 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-2 | |
| Начало фаз по пазам | C1;C2;C3 | 1;2;4 |

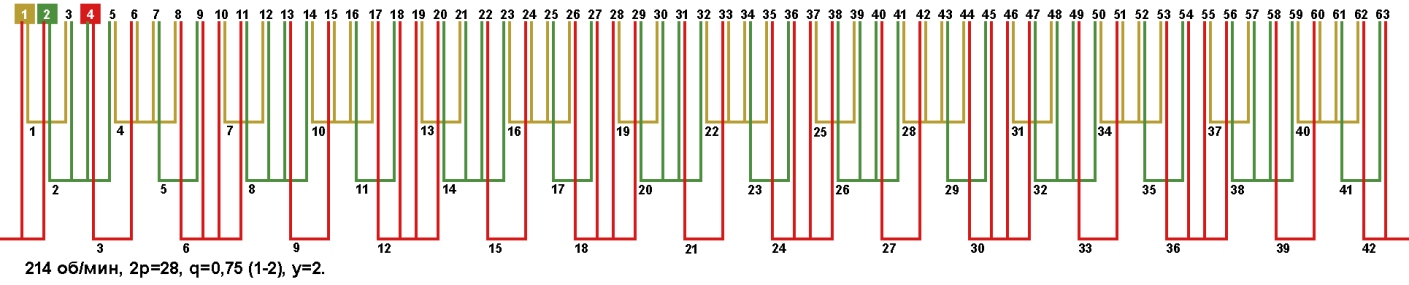

Схема укладки двухслойной обмотки у=2, возможное количество параллельных ветвей а=1, а=7.

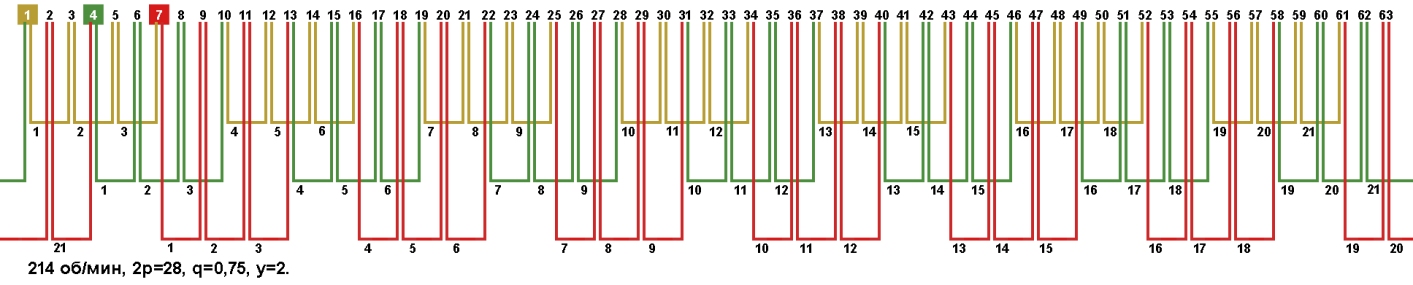

Схема укладки двухслойной обмотки с шагом у=2.

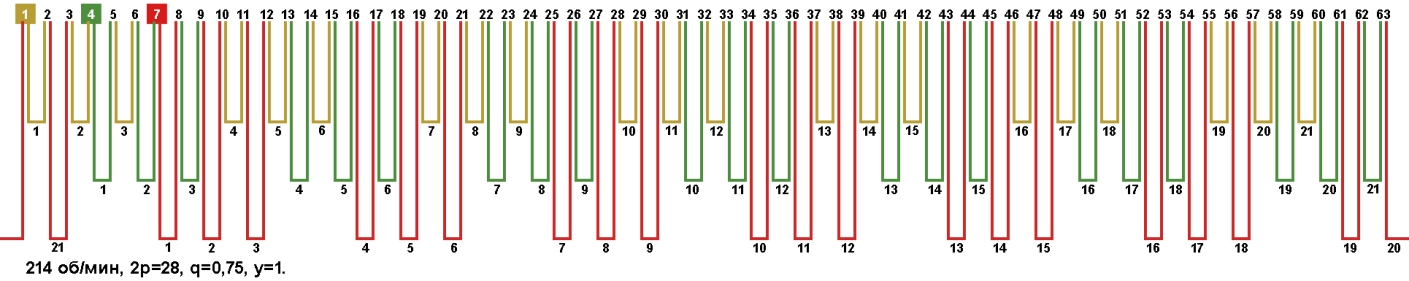

Схема укладки двухслойной обмотки с шагом у=1.

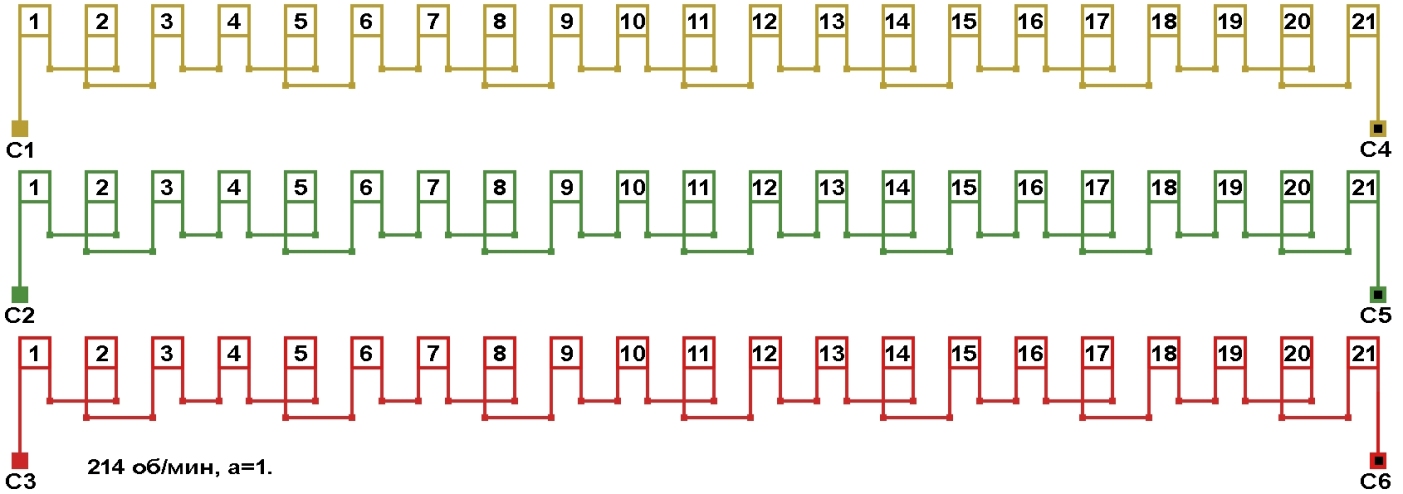

Количество параллельных ветвей а=1.
