Схема укладки обмотки электродвигателя с количеством пазов 72, 2p=36 166,6 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 72 |
| Частота вращения | об/мин. | 166,6 |
| Число полюсов | 2p | 36 |
| Число пазов на полюс и фазу | q | 0,6666666666666667 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;2;4 несимметричная обмотка |

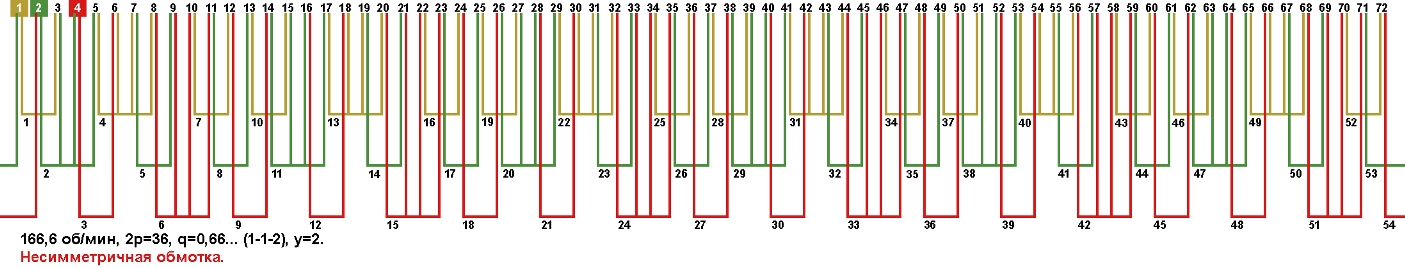

Схема укладки двухслойной обмотки у=2, возможное количество параллельных ветвей а=1, а=2, а=3, а=6.
