Схема укладки обмотки электродвигателя с количеством пазов 72, 2p=10 600 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 72 |
| Частота вращения | об/мин. | 600 |
| Число полюсов | 2p | 10 |
| Число пазов на полюс и фазу | q | 2,4 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 3-2-3-2-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;6;11 |

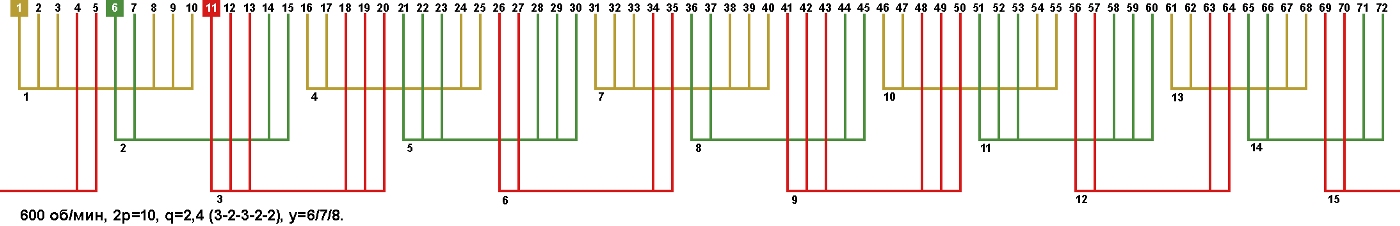

Схема укладки однослойной обмотки у=6/7/8, возможное количество параллельных ветвей а=1.

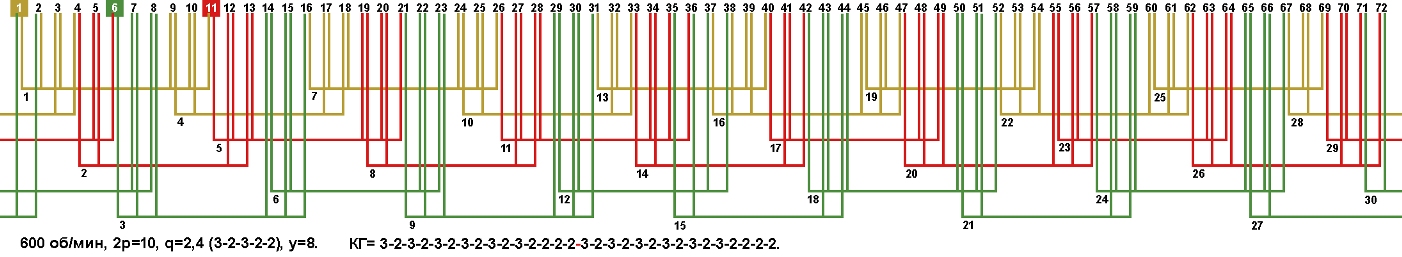

Схема укладки двухслойной обмотки у=8, возможное количество параллельных ветвей а=1, а=2.

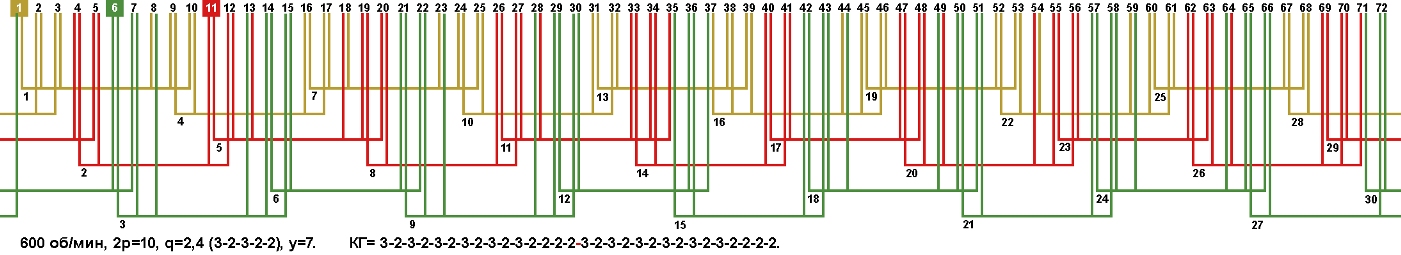

Схема укладки двухслойной обмотки у=7, возможное количество параллельных ветвей а=1, а=2.

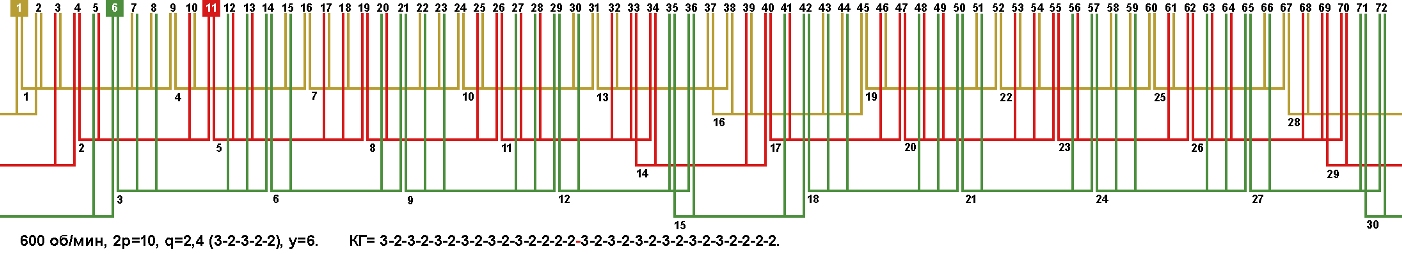

Схема укладки двухслойной обмотки у=6, возможное количество параллельных ветвей а=1, а=2.
