Схемы укладки обмоток электродвигателей с количеством пазов 75, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 75 |
| Частота вращения | об/мин. | 1500 |
| Число полюсов | 2p | 4 |
| Число пазов на полюс и фазу | q | 6,25 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 6-6-6-7; | |
| Начало фаз по пазам | C1;C2;C3 | 1;51;26 |

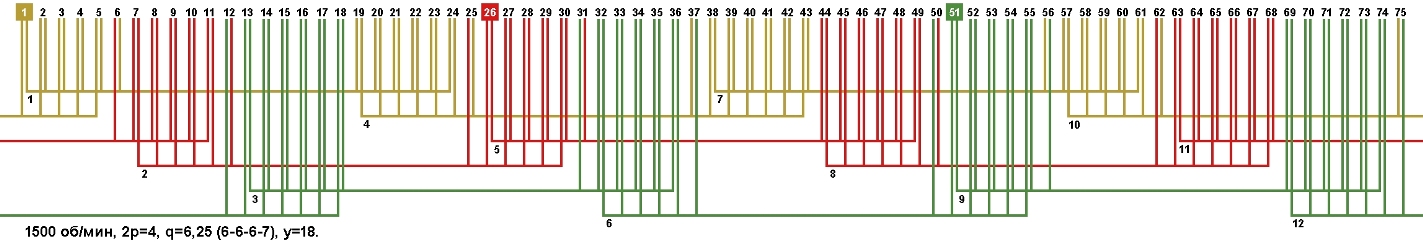

Схема укладки двухслойной обмотки у=18, возможное количество параллельных ветвей а=1.
