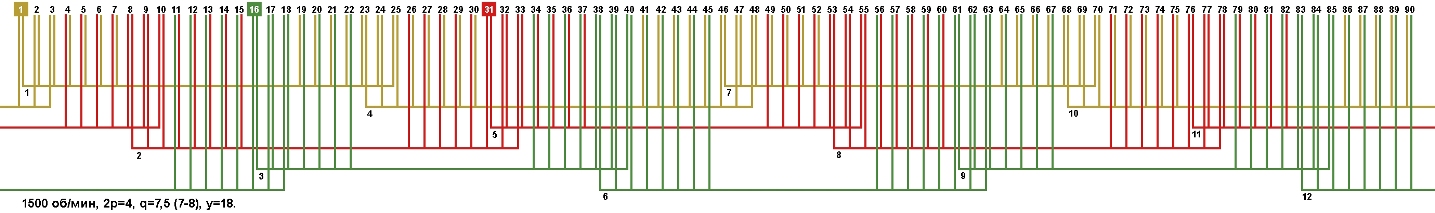

Схема укладки обмотки электродвигателя с количеством пазов 90, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 90 |
| Частота вращения | об/мин. | 1500 |
| Число полюсов | 2p | 4 |
| Число пазов на полюс и фазу | q | 7,5 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 7-8 | |
| Начало фаз по пазам | C1;C2;C3 | 1;16;31 |

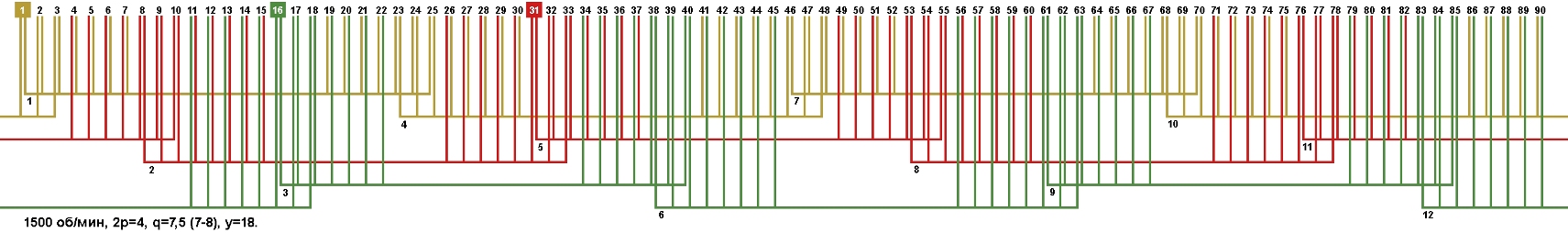

Схема укладки двухслойной обмотки у=18, возможное количество параллельных ветвей а=1, a=2, a=4.
