Схема укладки обмотки электродвигателя с количеством пазов 90, 2p=30 200 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 90 |
| Частота вращения | об/мин. | 200 |
| Число полюсов | 2p | 30 |
| Число пазов на полюс и фазу | q | 1 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;3;5 |

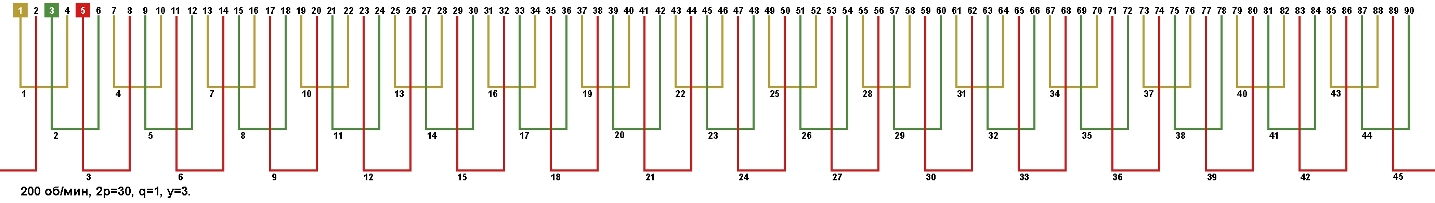

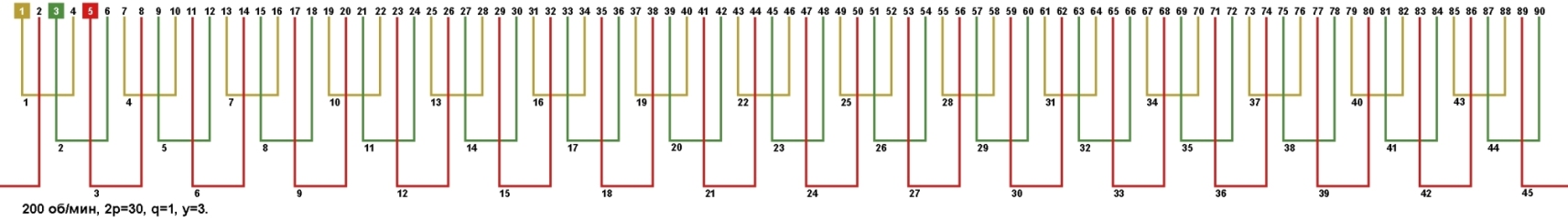

Схема укладки однослойной обмотки у=3, возможное количество параллельных ветвей а=1, а=3, а=5, а=15.

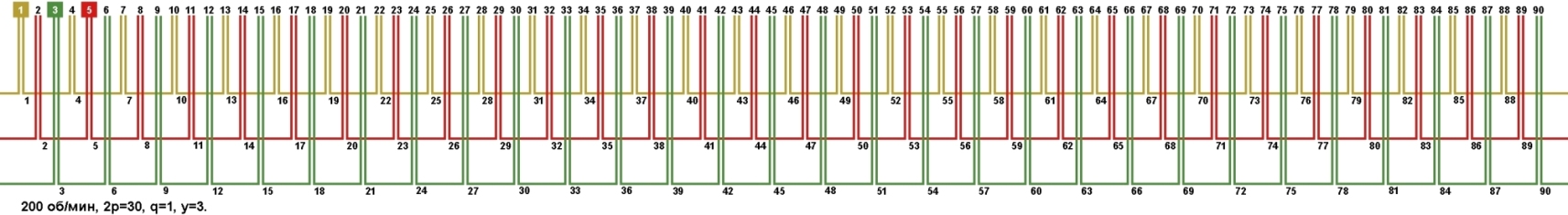

Схема укладки двухслойной обмотки у=3, возможное количество параллельных ветвей а=1, а=2, а=3, а=5, а=6, а=10, а=15, а=30.

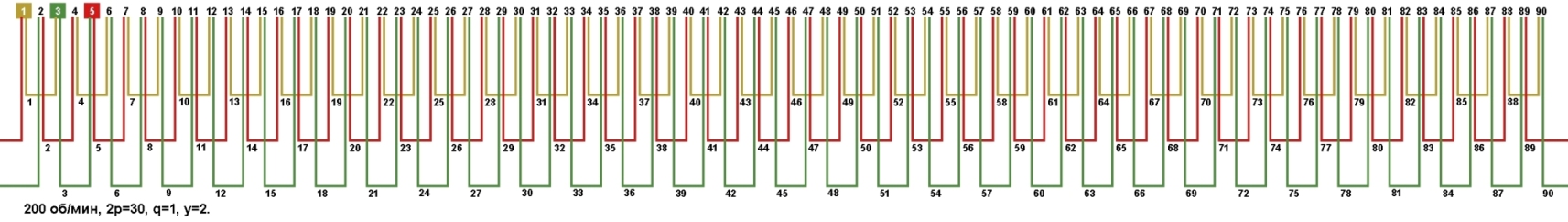

Схема укладки двухслойной обмотки у=2, возможное количество параллельных ветвей а=1, а=2, а=3, а=5, а=6, а=10, а=15, а=30.
