Схема укладки обмотки электродвигателя с количеством пазов 90, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 90 |
| Частота вращения | об/мин. | 375 |
| Число полюсов | 2p | 16 |
| Число пазов на полюс и фазу | q | 1.875 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-2-2-2-2-2-2-1; | |
| Начало фаз по пазам | C1;C2;C3 | 1;16;31 |

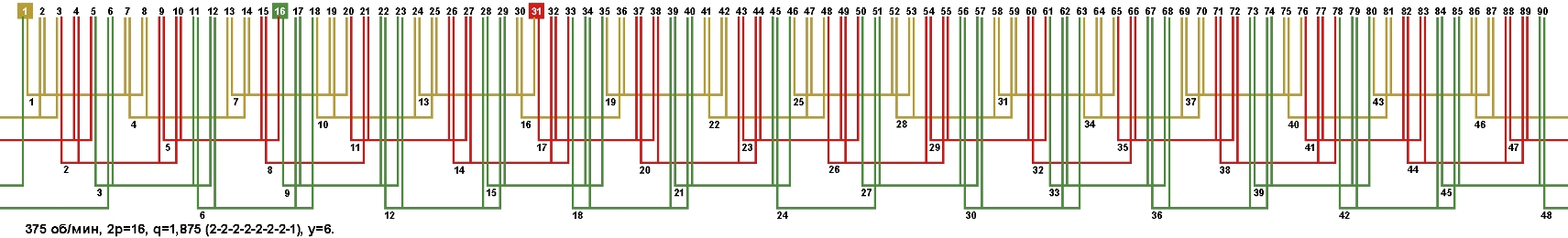

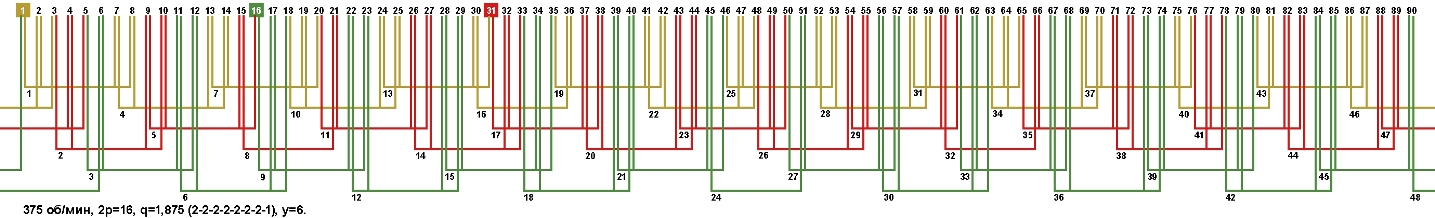

Схема укладки двухслойной обмотки у=6, возможное количество параллельных ветвей а=1, a=2.
