Схема укладки обмотки электродвигателя с количеством пазов 90, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 90 |
| Частота вращения | об/мин. | 750 |
| Число полюсов | 2p | 8 |
| Число пазов на полюс и фазу | q | 3,75 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 3-4-4-4 | |
| Начало фаз по пазам | C1;C2;C3 | 1;31;61 |

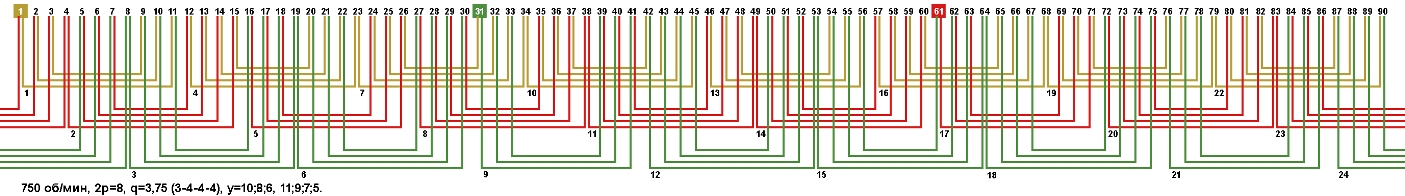

Схема укладки двухслойной обмотки у=10;8;6, 11;9;7;5, возможное количество параллельных ветвей а=1, a=2.

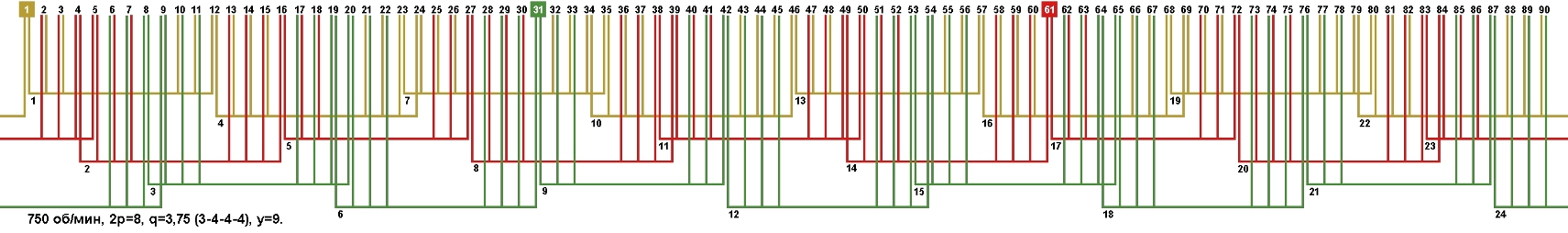

Схема укладки двухслойной обмотки у=9, возможное количество параллельных ветвей а=1, a=2.
