Схемы укладки обмоток электродвигателей с количеством пазов 9, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 9 |
| Частота вращения | об/мин | 3000 |
| Число полюсов | 2p | 2 |
| Число пазов на полюс и фазу | q | 1,5 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;4;7 |
Схема укладки однослойной с наличием полусекции обмотки у=5;3, возможное количество параллельных ветвей а=1.

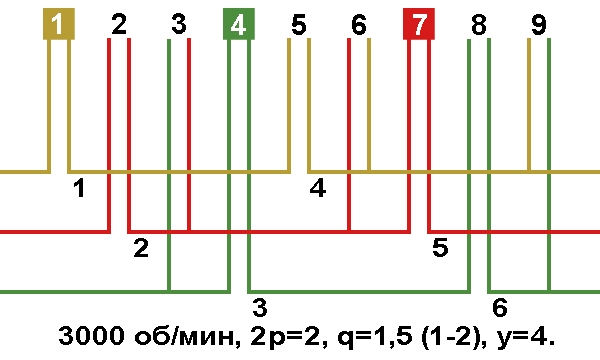

Схема укладки двухслойной обмотки у=4, возможное количество параллельных ветвей а=1.

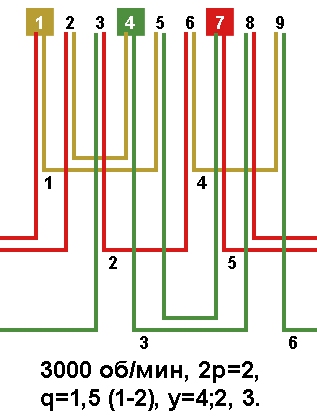

Схема укладки двухслойной обмотки у=4;2, 3, возможное количество параллельных ветвей а=1.
