Схемы обмоток синхронных электродвигателей на постоянных магнитах. Количество пазов 9, 2p=10 600 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 9 |
| Частота вращения | об/мин. | 600 |
| Число полюсов | 2p | 10 |
| Число пазов на полюс и фазу | q | 0,3 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-1-1-1-1-1-1-1-0; | |
| Начало фаз по пазам | C1;C2;C3 | 1;7;4 |

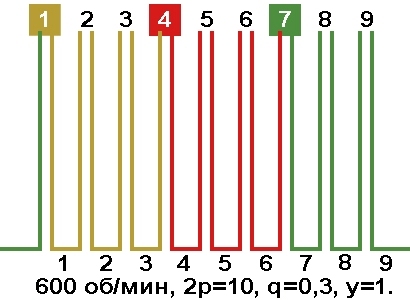

Схема укладки двухслойной обмотки с шагом у=1.

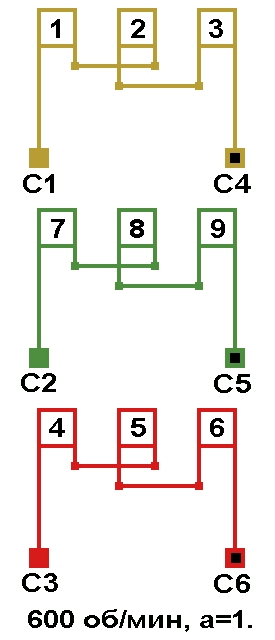

Количество параллельных ветвей а=1.
Соединение обмотки в звезду и треугольник.
