Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 36, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 36 |
| Частота вращения об/мин | 1000 |
| Число полюсов 2p | 6 |
| Число пазов на полюс и фазу q | 2 |

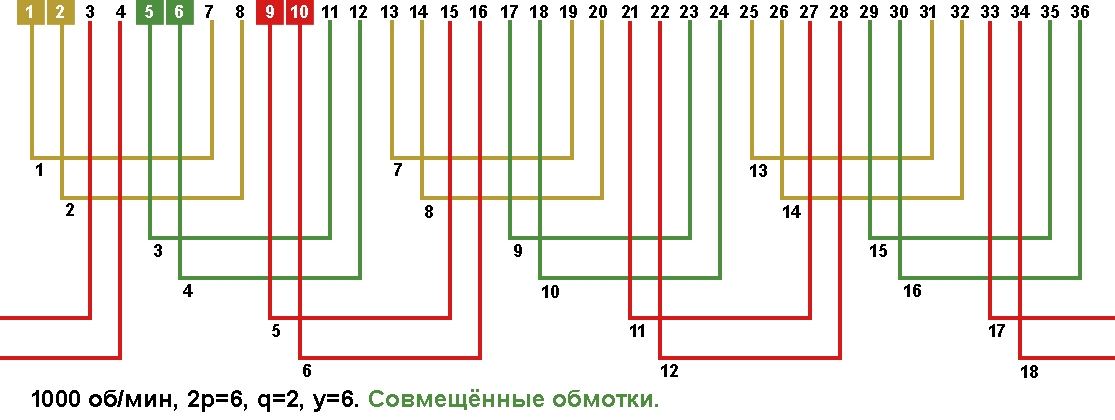

Схема укладки однослойной совмещённой обмотки у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

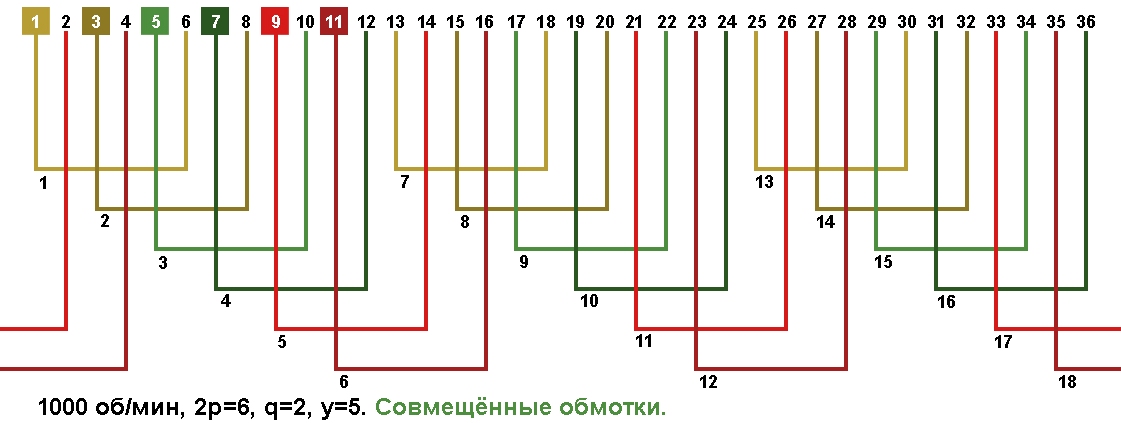

Схема укладки однослойной совмещённой обмотки у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

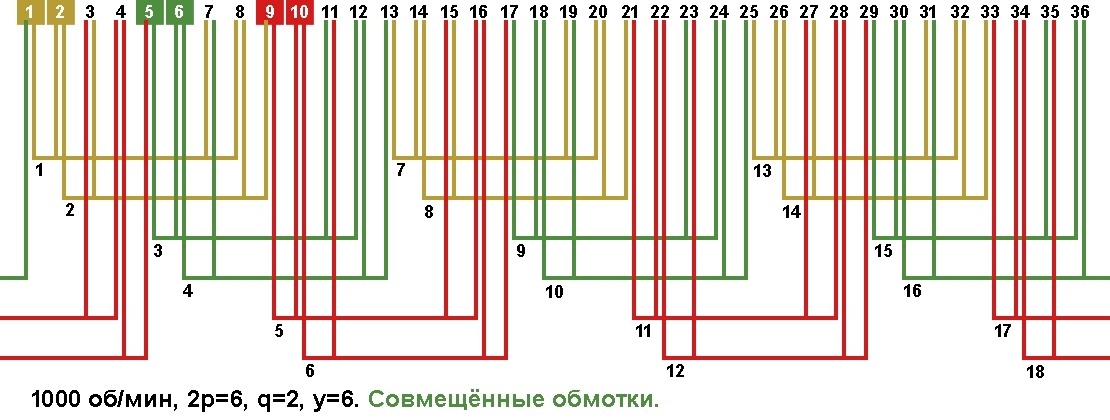

Схема укладки совмещённой обмотки у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

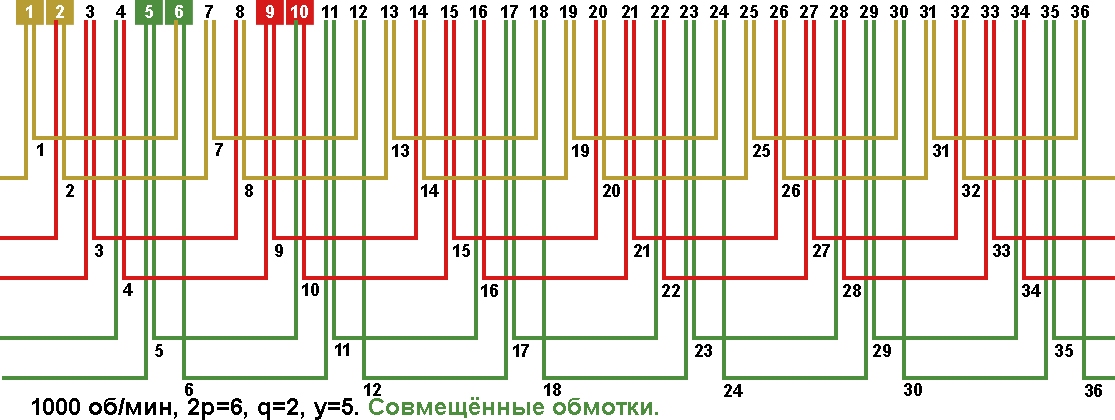

Схема укладки двухслойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/3, а=1/6, а=2/2, а=2/3, а=2/6, а=3/1, а=3/2, а=3/3, а=3/6, а=6/1, а=6/2, а=6/6, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещённая) у=4/6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=2/3, а=3/1, а=3/3, а=6/1, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
