Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 36, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 36 |
| Частота вращения об/мин | 750 |
| Число полюсов 2p | 8 |
| Число пазов на полюс и фазу q | 1,5 |

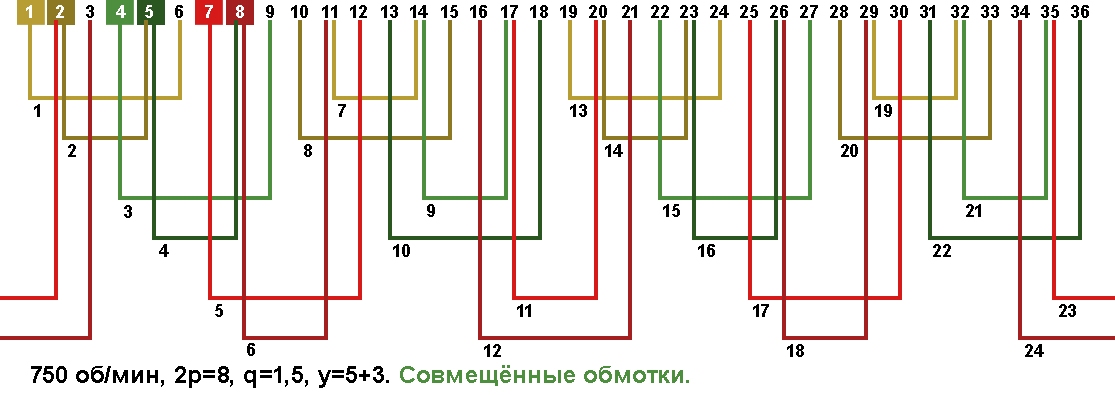

Схема укладки совмещённой обмотки, шаг у=5+3.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/1, а=2/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

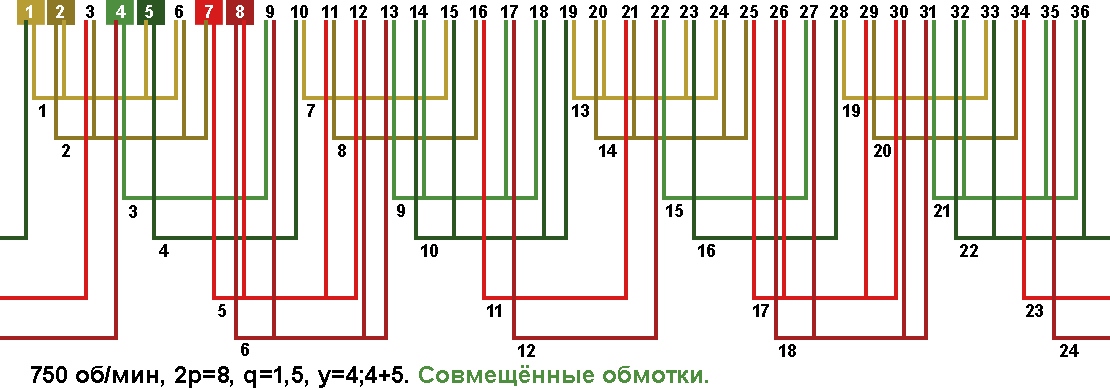

Схема укладки совмещённой обмотки, шаг у=4;4+5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

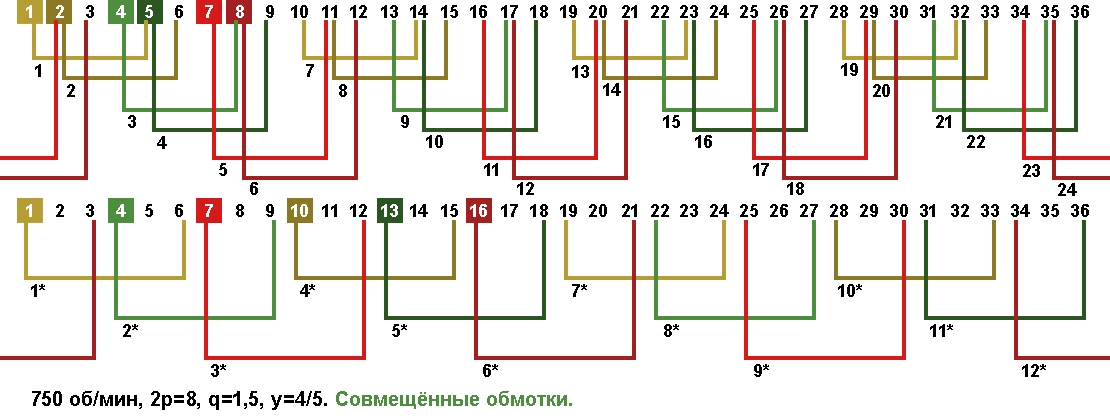

Схема укладки двухслойной совмещённой обмотки, шаг у=4/5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/1, а=2/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
