Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 54, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 54 |
| Частота вращения об/мин | 3000 |
| Число полюсов 2p | 2 |
| Число пазов на полюс и фазу q | 9 |

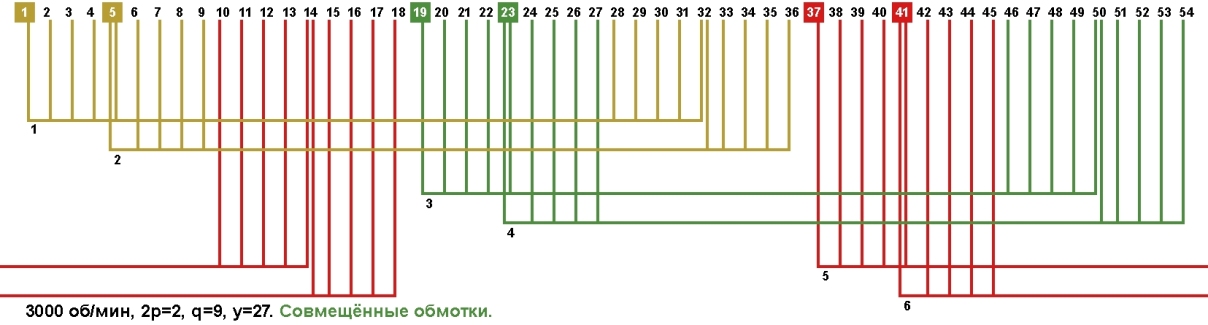

Схема укладки однослойной совмещённой обмотки: у=27, возможное количество параллельных ветвей а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

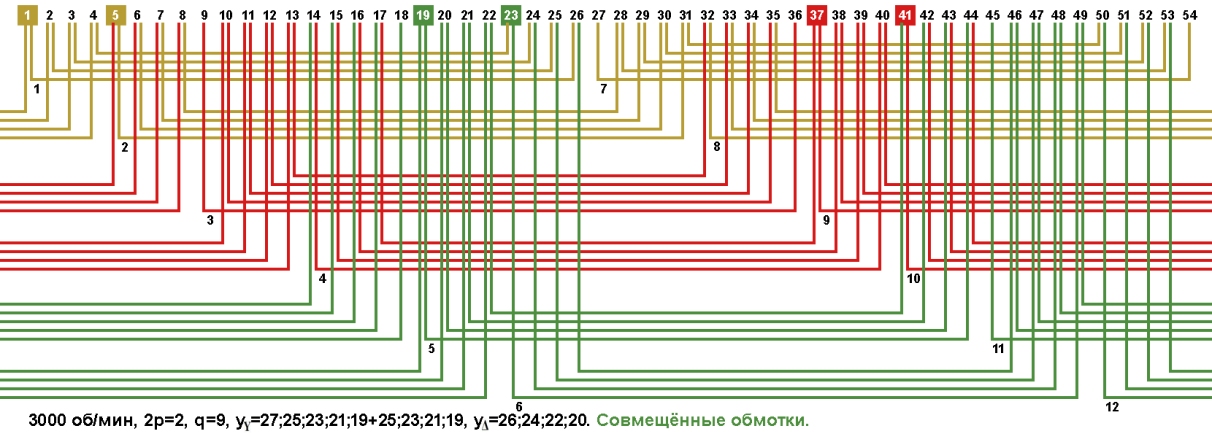

Схема укладки одно-двухслойной совмещённой обмотки, шаг (основная/совмещённая) у=27;25;23;21;19+25;23;21;19/26;24;22;20.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2.

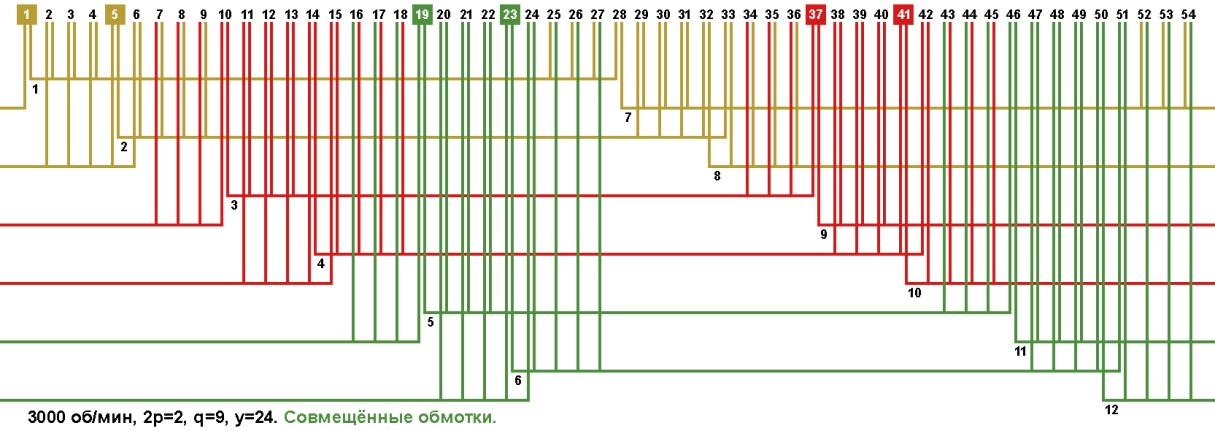

Схема укладки одно-двухслойной совмещённой обмотки, шаг (основная/совмещённая) у=24.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.

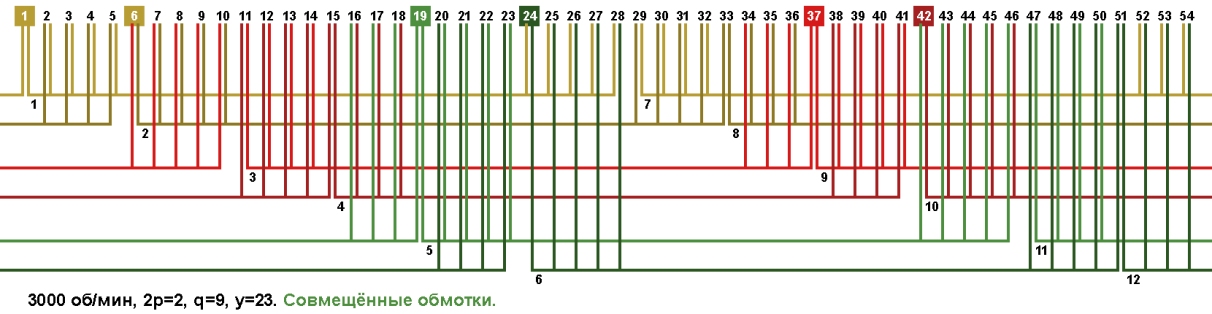

Схема укладки двухслойной совмещённой обмотки, шаг у=23.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

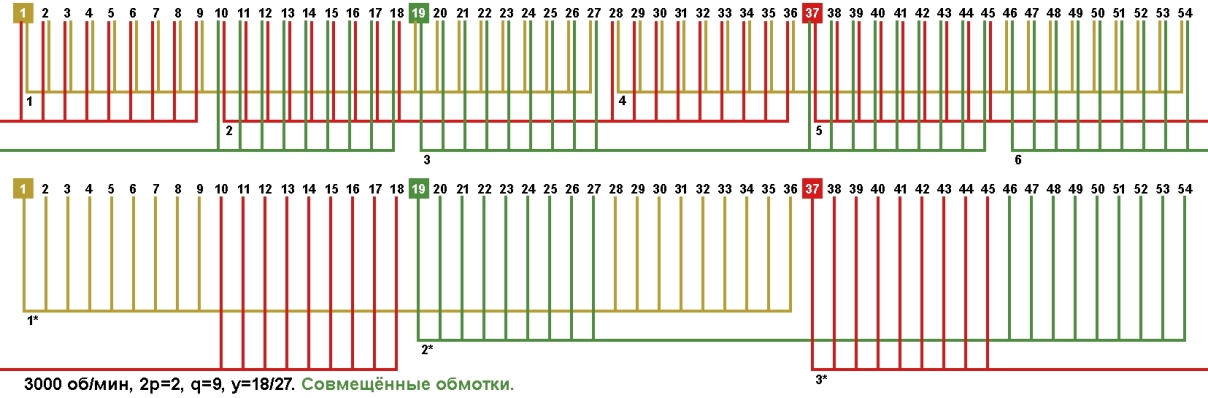

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещенная) у=18/27.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
