Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 60, 2p=10 600 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 60 |
| Частота вращения об/мин | 600 |
| Число полюсов 2p | 10 |
| Число пазов на полюс и фазу q | 2 |

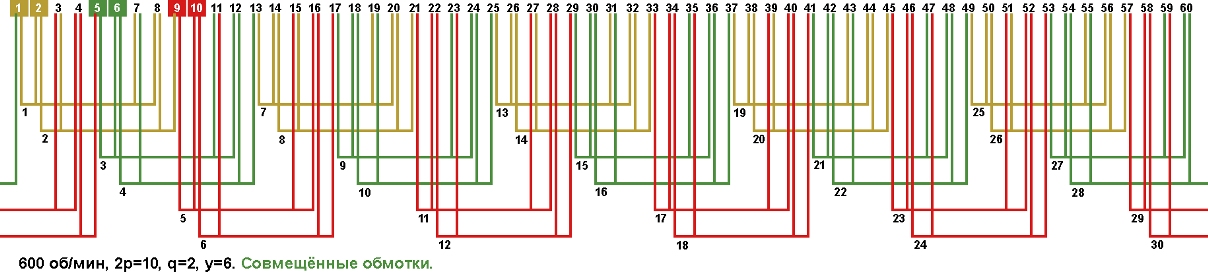

Схема укладки однослойной совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1, а=1/5, а=5, а=5/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

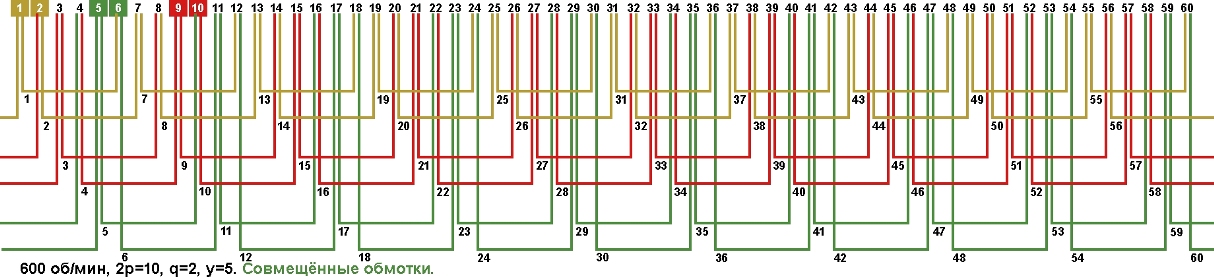

Схема укладки однослойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1, а=1/5, а=5, а=5/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

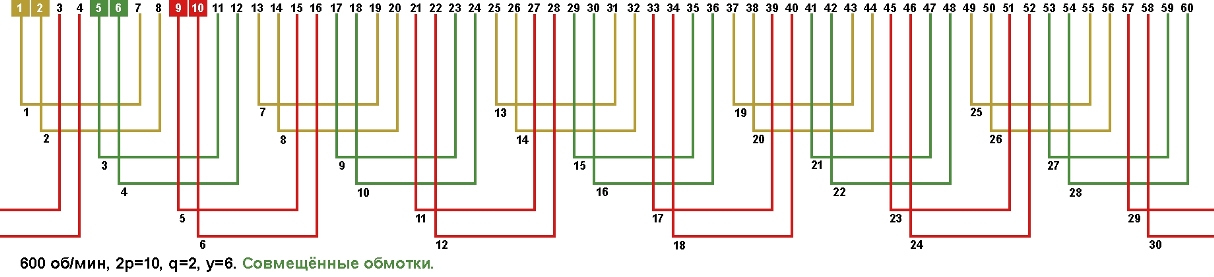

Схема укладки совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1, а=1/5, а=5, а=5/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/5, а=1/10, а=2/2, а=2/5, а=2/10, а=5/1, а=5/2, а=5/5, а=5/10, а=10/1, а=10/2, а=10/10, а=2/1, а=10/5.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещенная) у=4/6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/5, а=2/1, а=2/5, а=5/1, а=5/5, а=10/1, а=10/5.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
