Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 60, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 60 |
| Частота вращения об/мин | 750 |
| Число полюсов 2p | 8 |
| Число пазов на полюс и фазу q | 2,5 |

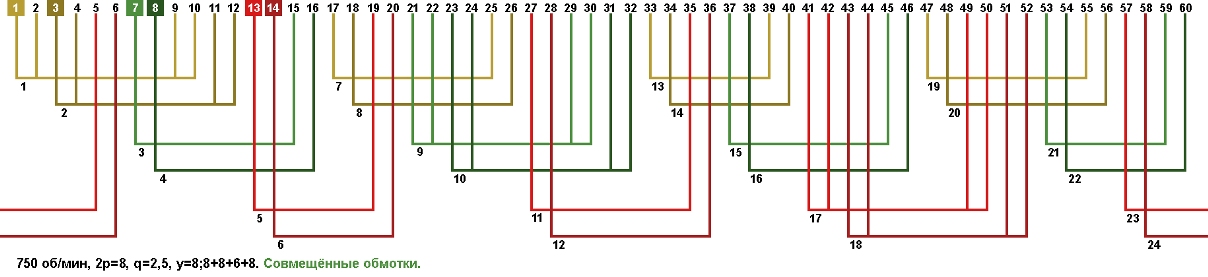

Схема укладки однослойной совмещённой обмотки, шаг у=8;8+8+6+8.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки однослойной совмещённой обмотки, шаг у=7;7+8+7;7+8.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/1, а=2/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

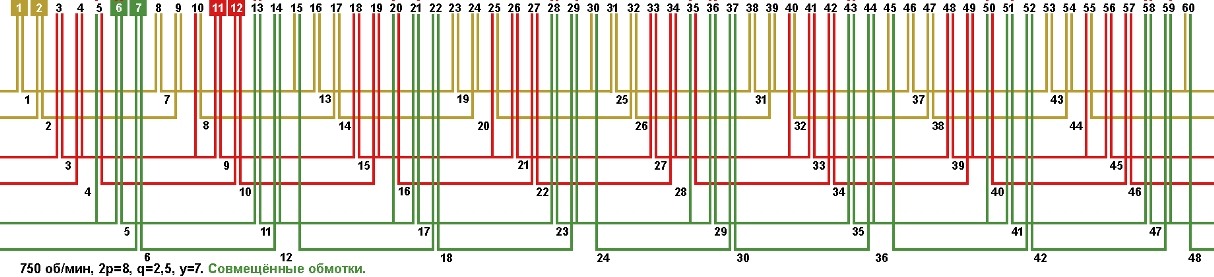

Схема укладки двухслойной совмещённой обмотки, шаг у=7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=1/8, а=2/2, а=2/4, а=2/8, а=2/1.

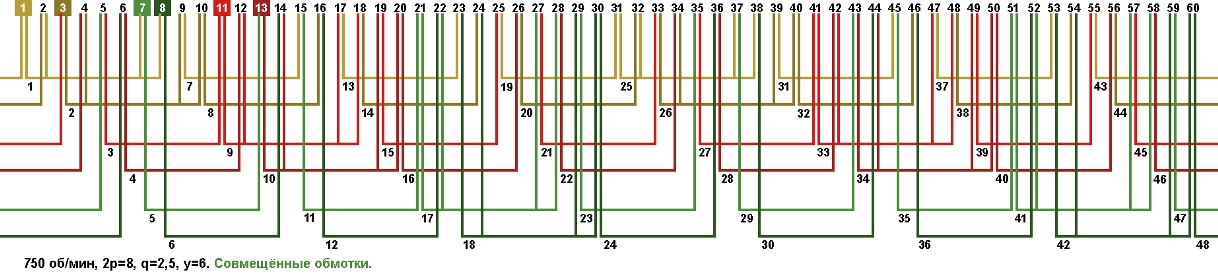

Схема укладки совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
