Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 18, 2p=2 3000 об/мин.

Перейти на главную страницу справочника.

Количество пазов Z1	18
Частота вращения об/мин	3000
Число полюсов 2p	2
Число пазов на полюс и фазу q	3

Схема укладки однослойной совмещённой обмотки: у=9, возможное количество параллельных ветвей а=1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

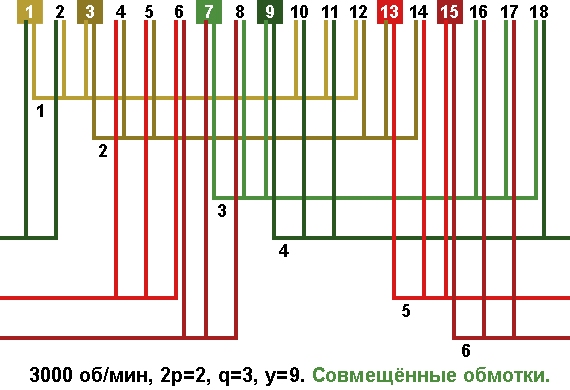

Схема укладки однослойной совмещённой обмотки, шаг у=9, возможное количество параллельных ветвей а=1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

Схема укладки совмещённой обмотки: у=9, возможное количество параллельных ветвей а=1.

Расчёт данной обмотки.

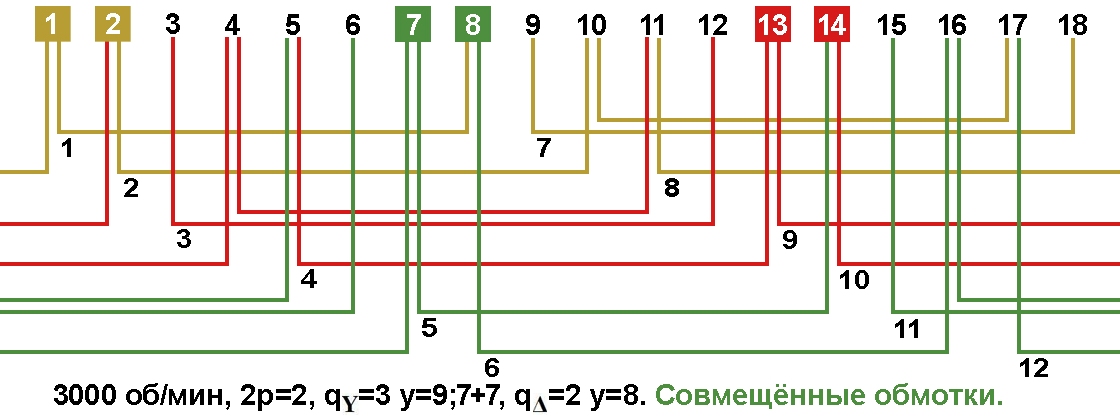

Схема укладки одно-двухслойной совмещённой обмотки: qY=3 у=9;7+7 qΔ=2 у=8.

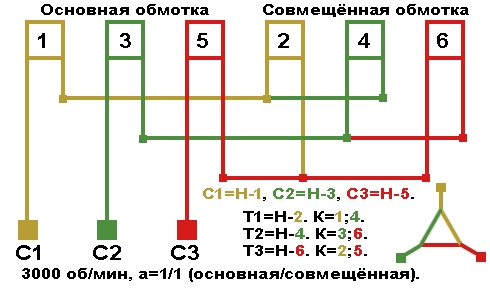

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2.

Расчёт данной обмотки.

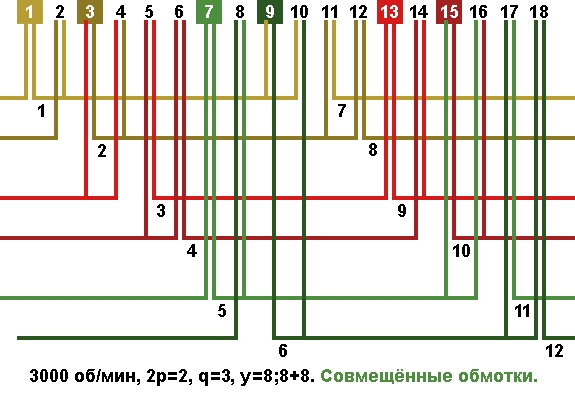

Схема укладки двухслойной совмещённой обмотки, шаг у=8;8+8.

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

Схема укладки двухслойной совмещённой обмотки, шаг у=7;7+7.

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

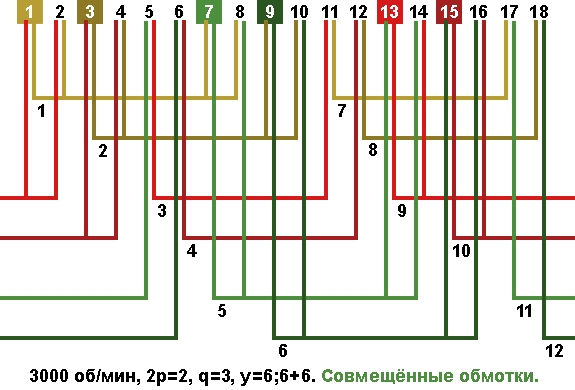

Схема укладки двухслойной совмещённой обмотки, шаг у=6;6+6.

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

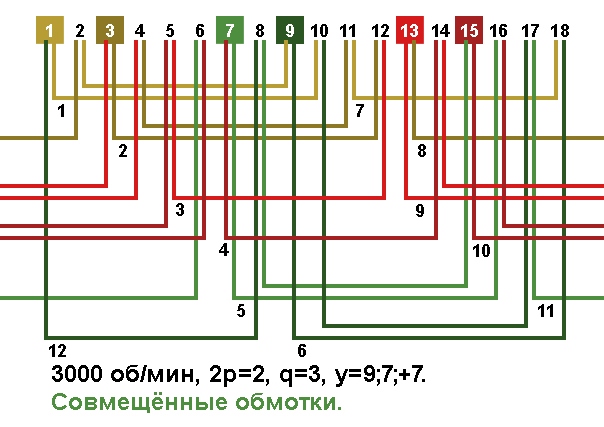

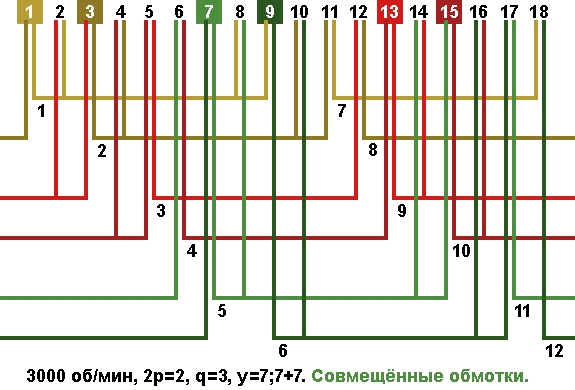

Схема укладки двухслойной совмещённой обмотки, шаг у=9;7+7.

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

Схема укладки двухслойной совмещённой обмотки, шаг у=9;7+7.

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

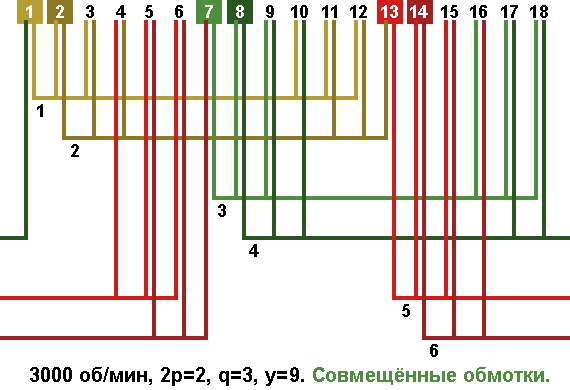

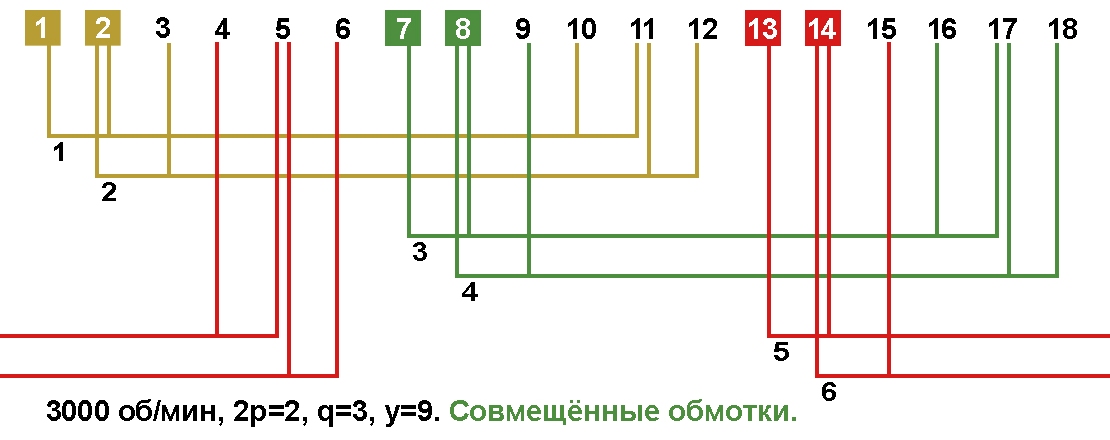

Схема укладки двухслойной совмещённой обмотки: у=9, возможное количество параллельных ветвей а=1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

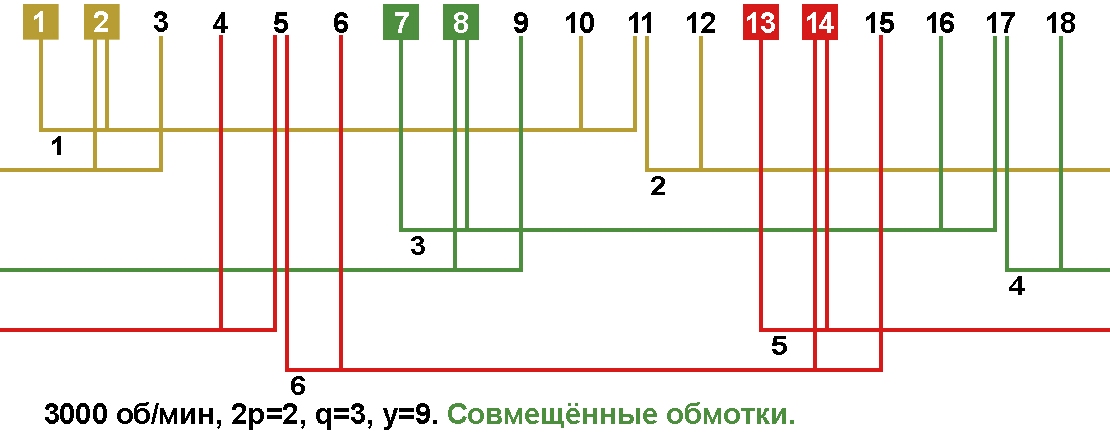

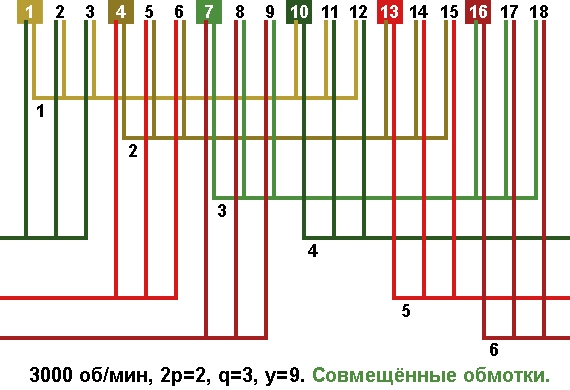

Схема укладки двухслойной совмещённой обмотки: у=9, возможное количество параллельных ветвей а=1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

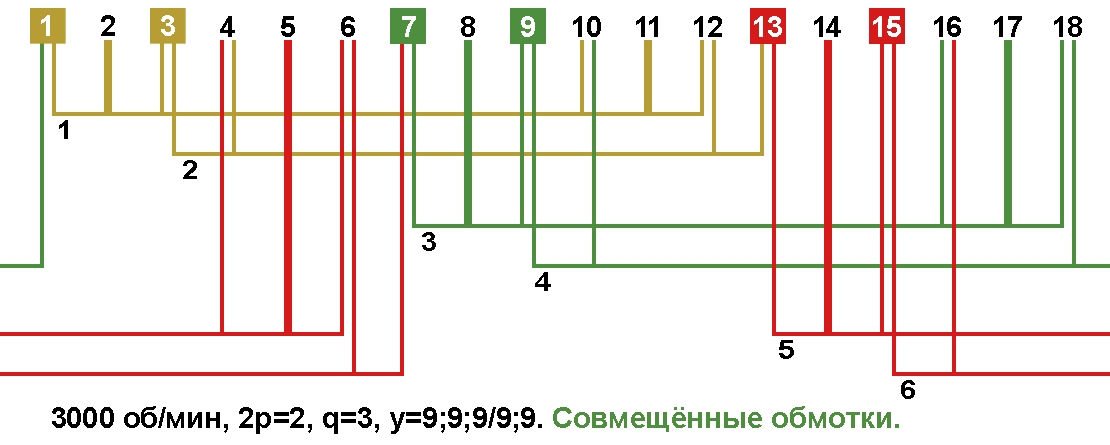

Схема укладки двухслойной совмещённой обмотки: у=9, возможное количество параллельных ветвей а=1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

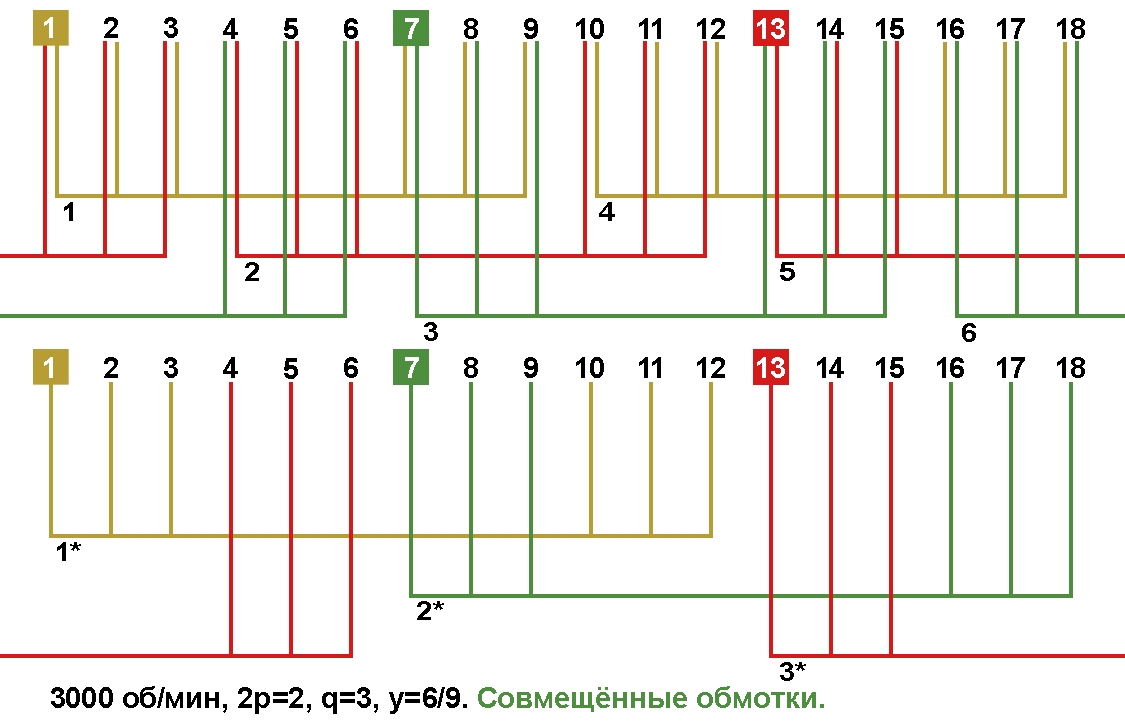

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмёщенная) у=6/9.

Возможное количество параллельных ветвей (основная/совмещенная): а=1/1, а=2/1.

Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
