Схема укладки обмотки электродвигателя с количеством пазов 72, 2p=2 3000 об/мин.

Количество пазов	Z1	72
Частота вращения	об/мин.	3000
Число полюсов	2p	2
Число пазов на полюс и фазу	q	12
Порядок чередования катушечных групп в периоде при дробном "q"	-
Начало фаз по пазам	C1;C2;C3	1;25;49

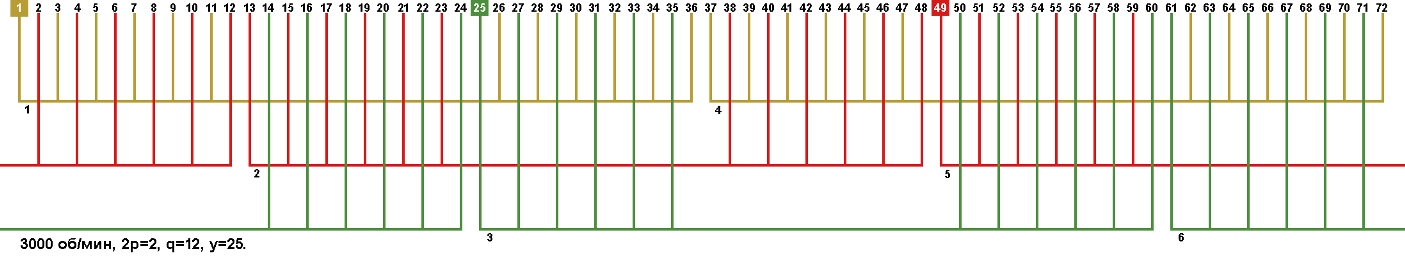

Схема укладки цепной однослойной обмотки у=25, возможное количество параллельных ветвей а=1, а=2.

Схема укладки цепной однослойной обмотки у=23, возможное количество параллельных ветвей а=1, а=2.

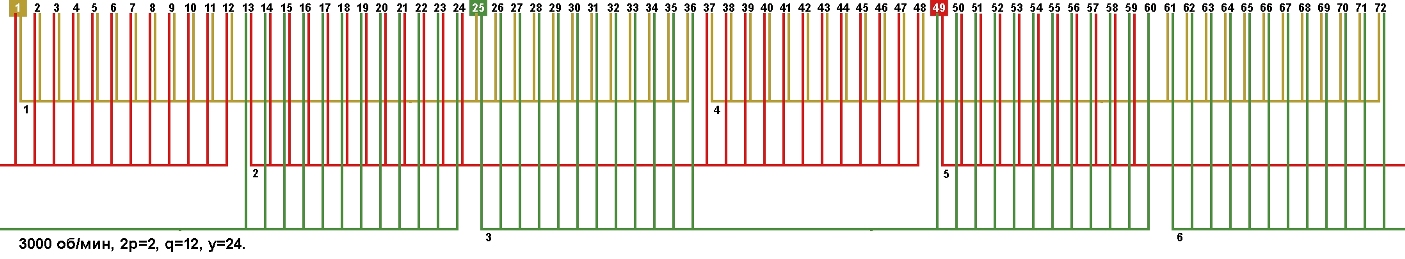

Схема укладки двухслойной обмотки у=24, возможное количество параллельных ветвей а=1, а=2.
