Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 36, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 36 |
| Частота вращения об/мин | 3000 |
| Число полюсов 2p | 2 |
| Число пазов на полюс и фазу q | 6 |
Схема укладки однослойной совмещённой обмотки, шаг у=18, возможное количество параллельных ветвей а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

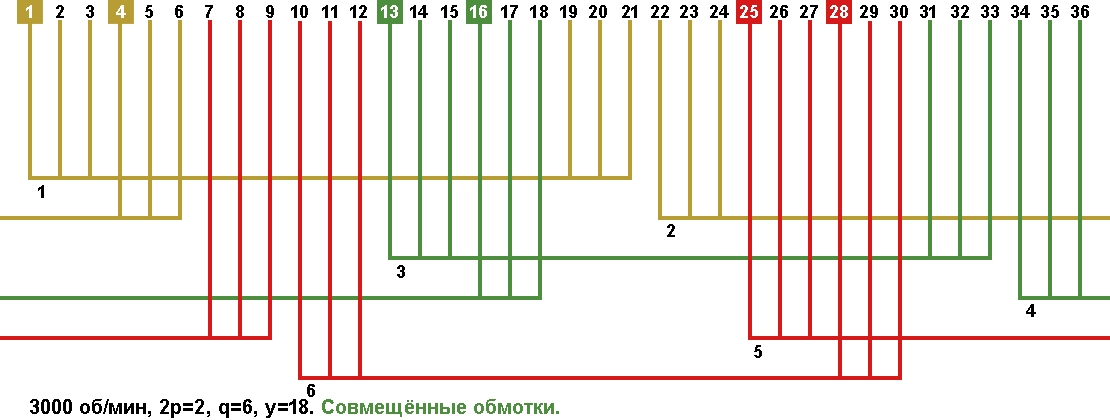

Схема укладки однослойной совмещённой обмотки, шаг у=18, возможное количество параллельных ветвей а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

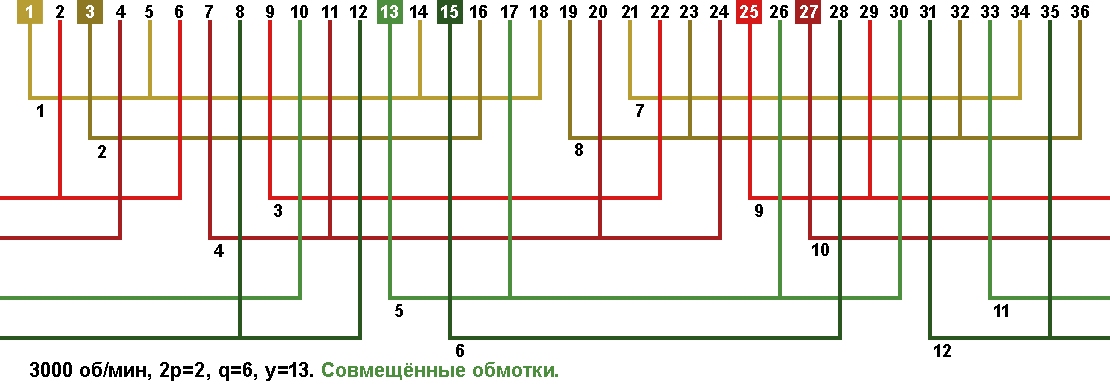

Схема укладки совмещённой обмотки, шаг у=13.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

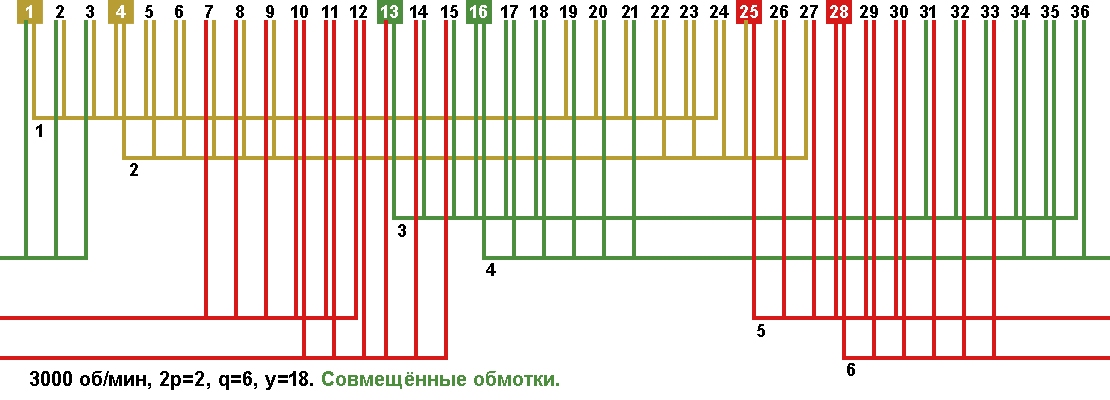

Схема укладки совмещённой обмотки, шаг у=18, возможное количество параллельных ветвей а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

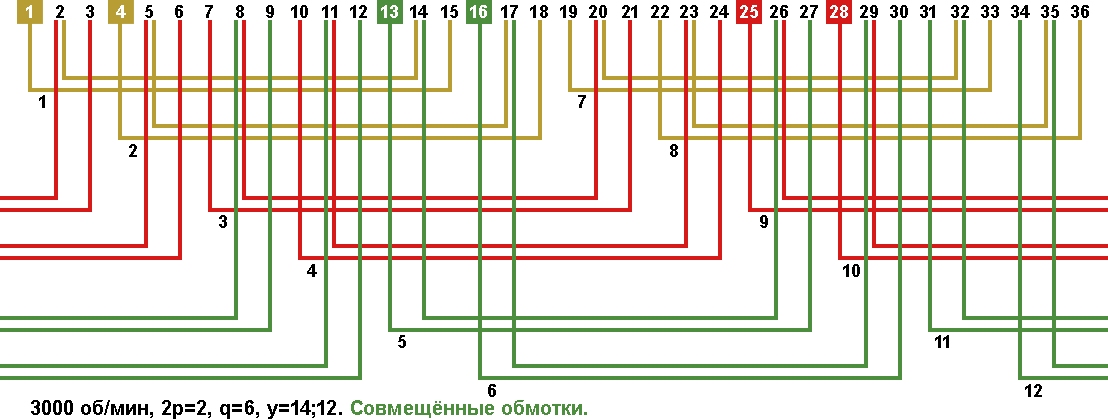

Схема укладки одно-двухслойной совмещённой обмотки, шаг у=14;12.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

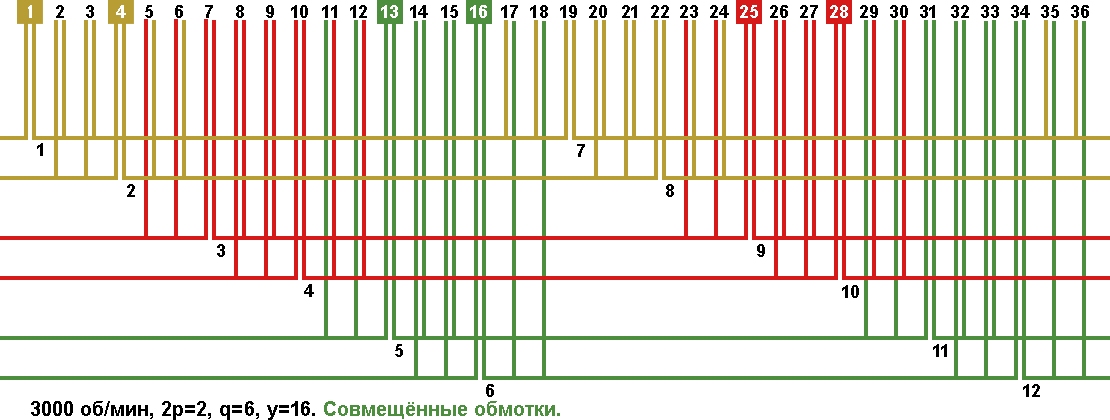

Схема укладки двухслойной совмещённой обмотки, шаг у=16.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

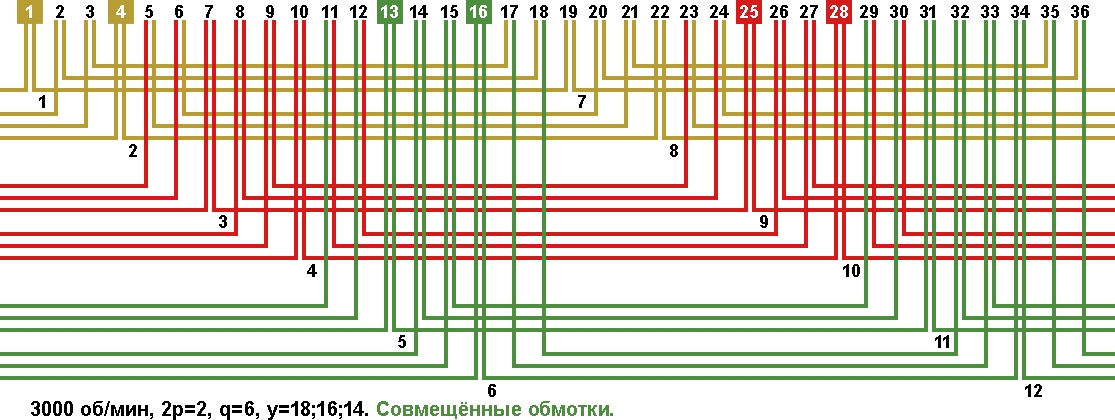

Схема укладки двухслойной совмещённой обмотки, шаг у=18;16;14.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

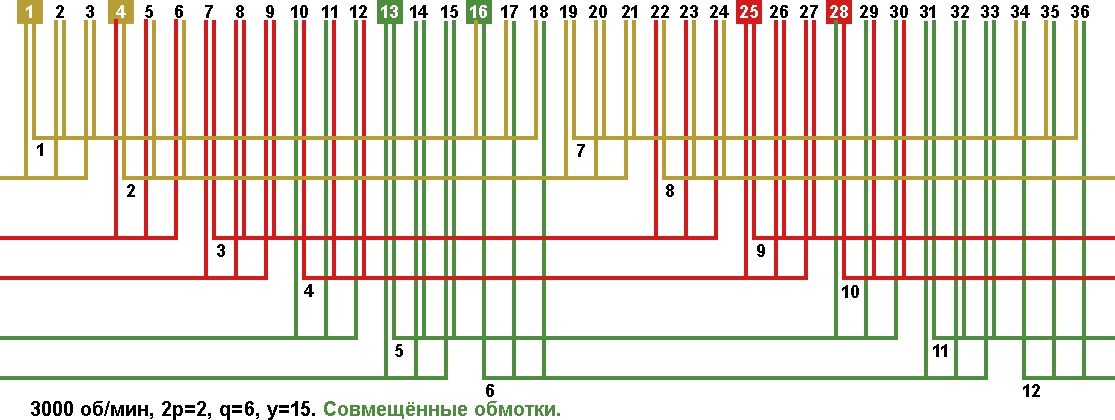

Схема укладки двухслойной совмещённой обмотки, шаг у=15.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

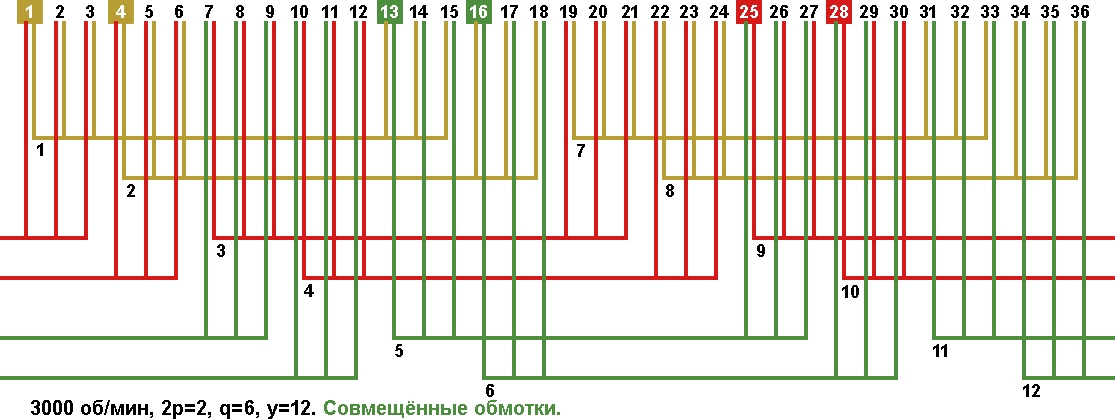

Схема укладки двухслойной совмещённой обмотки, шаг у=12.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

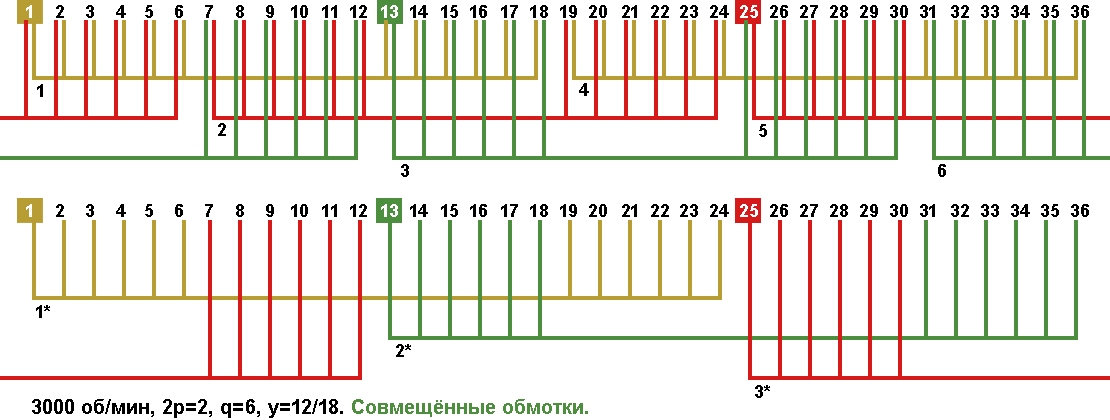

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещённая) у=12/18.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
