Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 42, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 42 |
| Частота вращения об/мин | 3000 |
| Число полюсов 2p | 2 |
| Число пазов на полюс и фазу q | 7 |

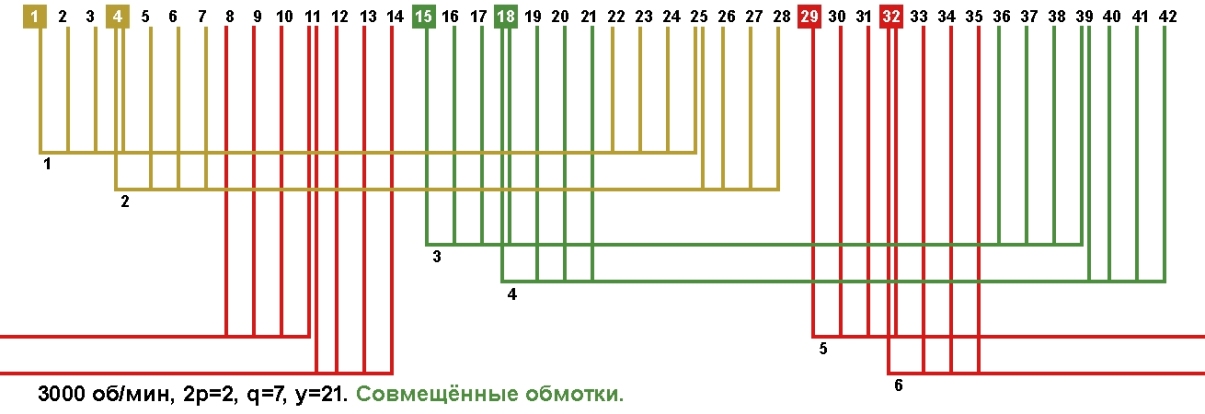

Схема укладки однослойной совмещённой обмотки: у=21, возможное количество параллельных ветвей а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки совмещённой обмотки: у=21, возможное количество параллельных ветвей а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

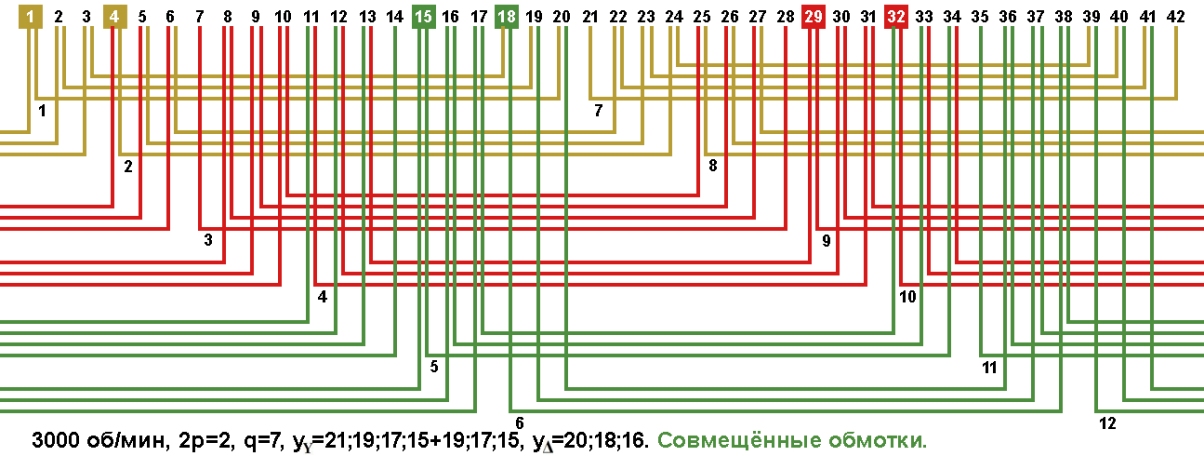

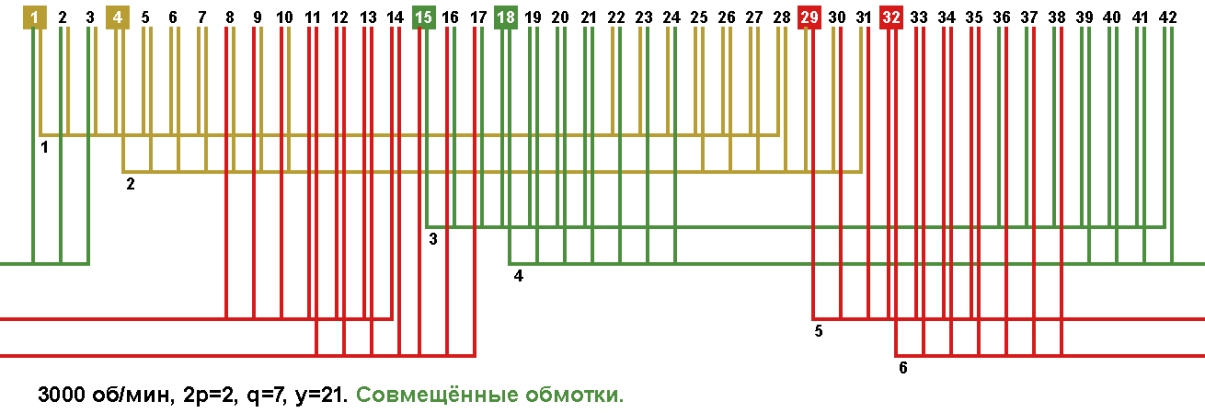

Схема укладки одно-двухслойной совмещённой обмотки, шаг (основная/совмещённая) у=21;19;17;15+19;17;15/20;18;16.

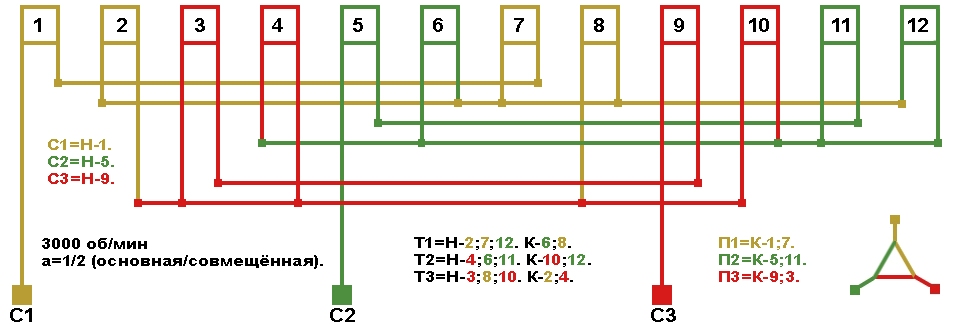

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2.
Схема укладки двухслойной совмещённой обмотки, шаг у=19.

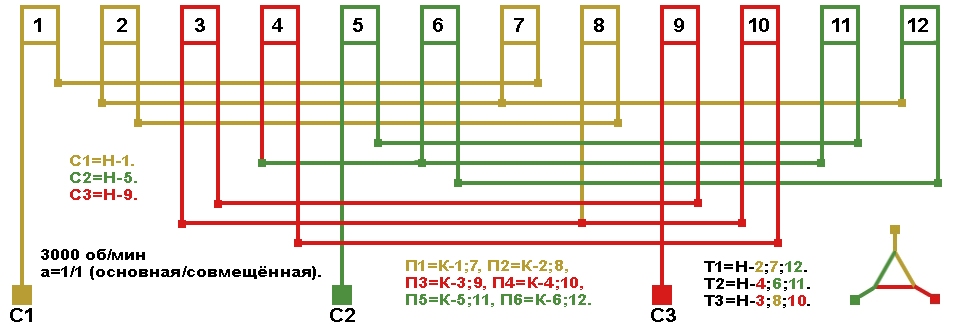

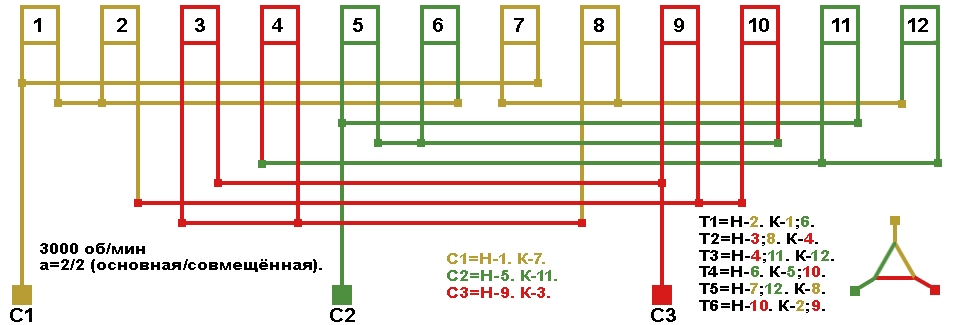

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.

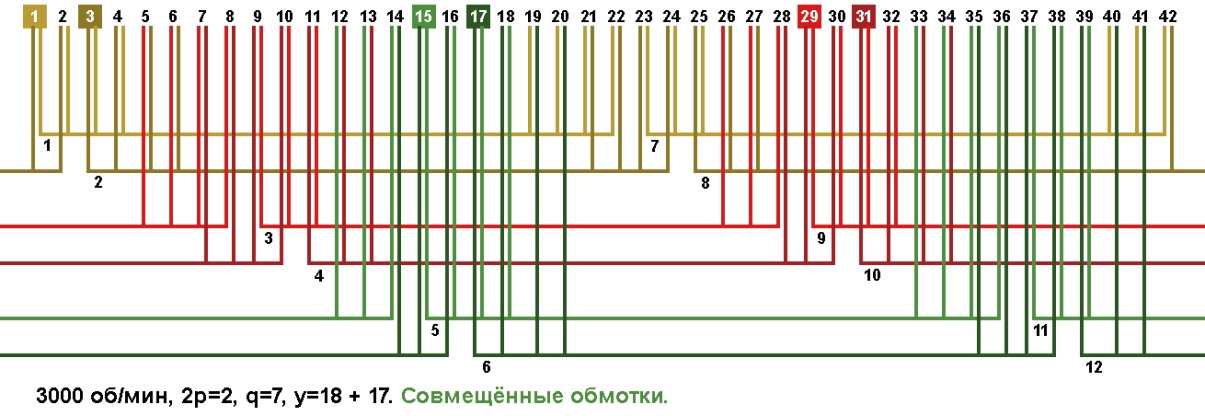

Схема укладки двухслойной совмещённой обмотки, шаг у=18+17.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

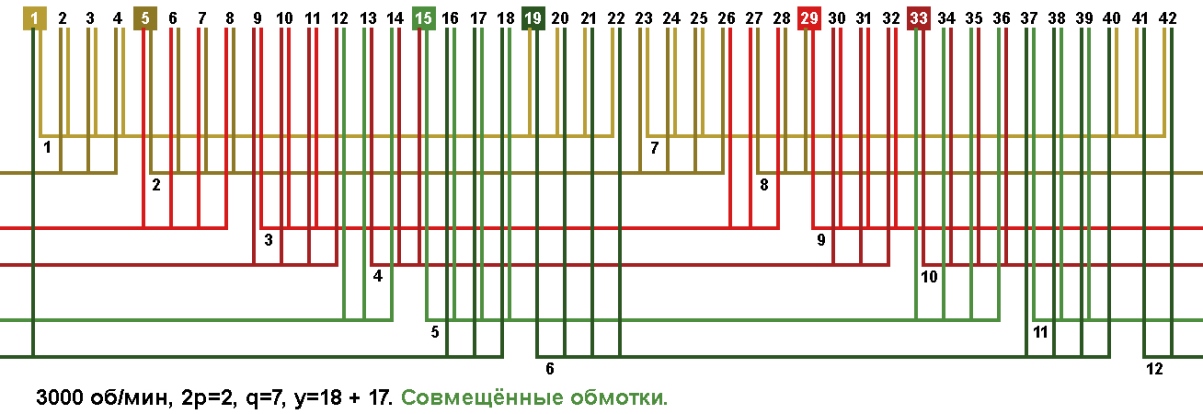

Схема укладки двухслойной совмещённой обмотки, шаг у=18+17.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

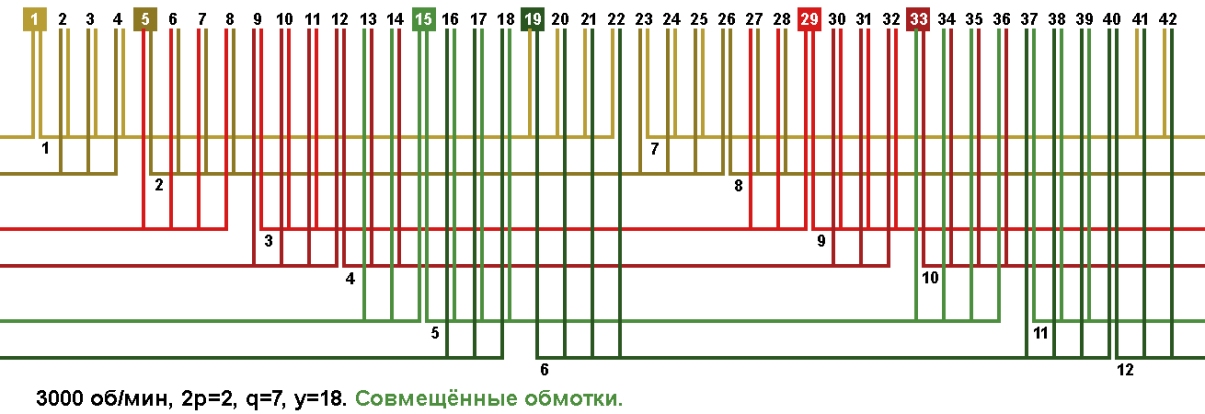

Схема укладки двухслойной совмещённой обмотки, шаг у=18.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

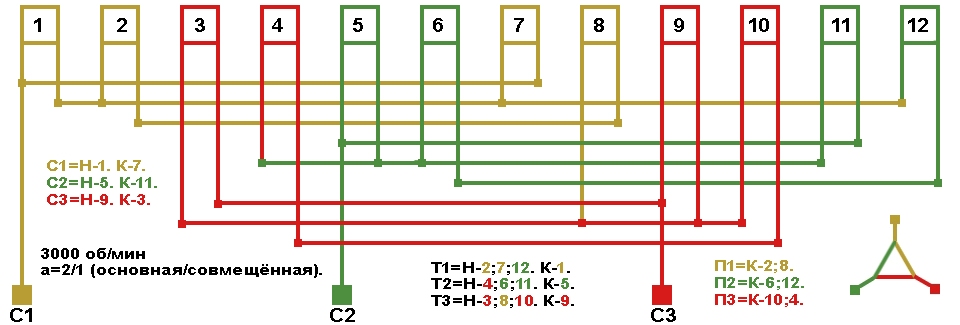

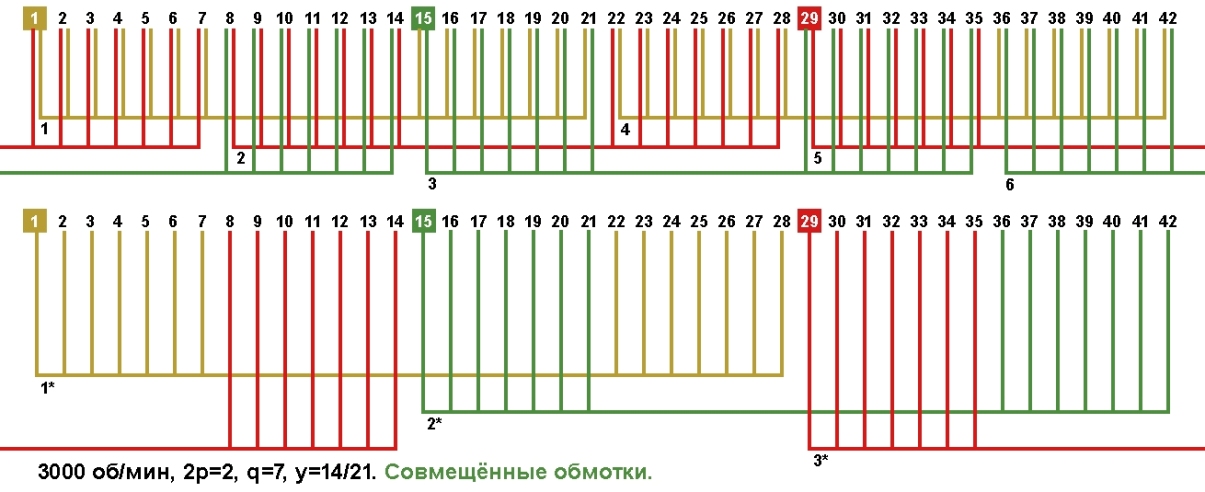

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещённая) у=14/21.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
