Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 72, 2p=12 500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 72 |
| Частота вращения об/мин | 500 |
| Число полюсов 2p | 12 |
| Число пазов на полюс и фазу q | 2 |
Схема укладки однослойной совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/3, а=1/6, а=2/2, а=2/3, а=2/6, а=3/1, а=3/2, а=3/3, а=3/6, а=6/1, а=6/2, а=6/6, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки однослойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/3, а=1/6, а=2/2, а=2/3, а=2/6, а=3/1, а=3/2, а=3/3, а=3/6, а=6/1, а=6/2, а=6/6, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

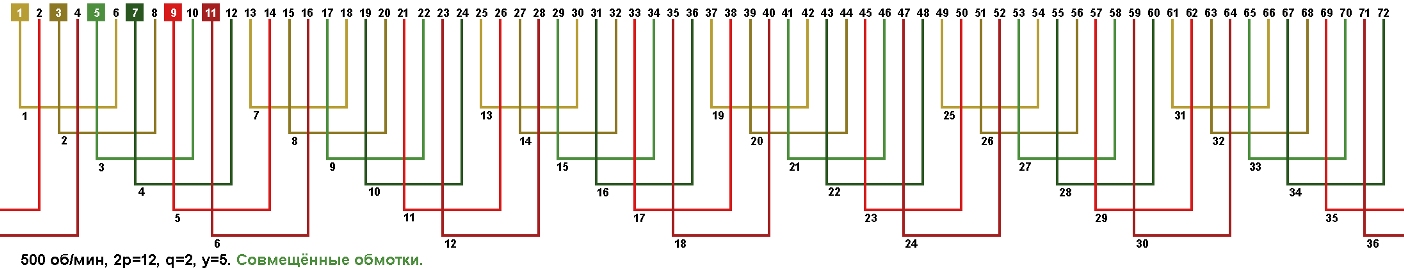

Схема укладки совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/3, а=1/6, а=2/2, а=2/3, а=2/6, а=3/1, а=3/2, а=3/3, а=3/6, а=6/1, а=6/2, а=6/6, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

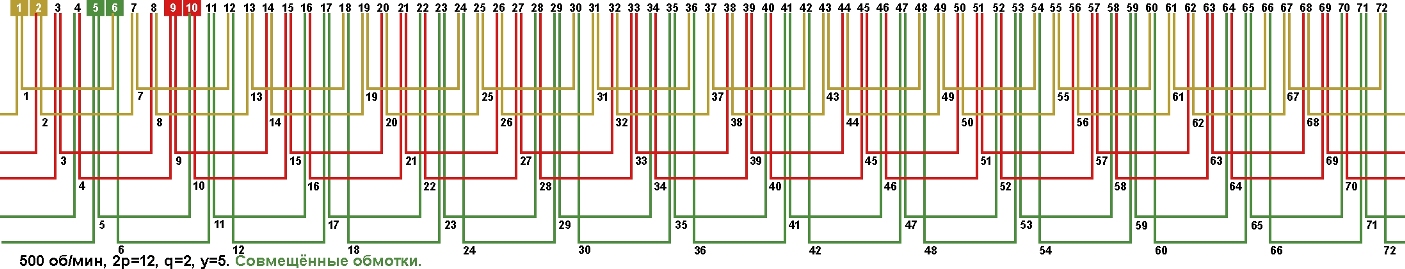

Схема укладки двухслойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1, а=2, а=3, а=4, а=6, а=12, а=2/1, а=4/2, а=6/3, а=12/6.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

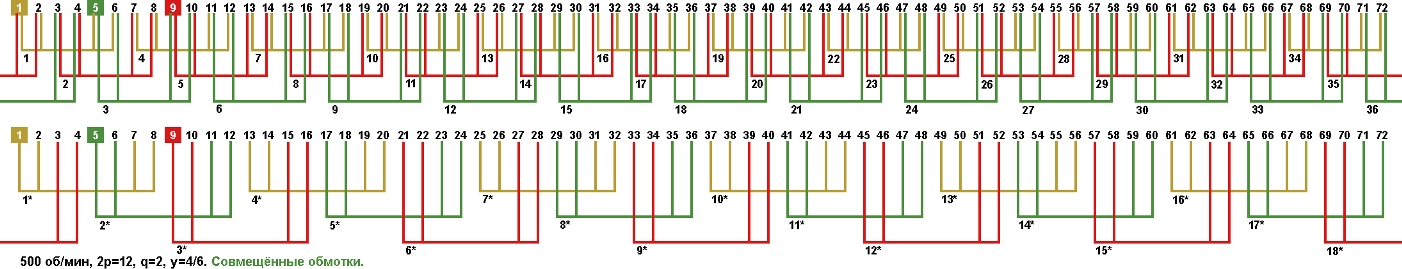

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещенная) у=4/6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=3/3, а=6/6...
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
